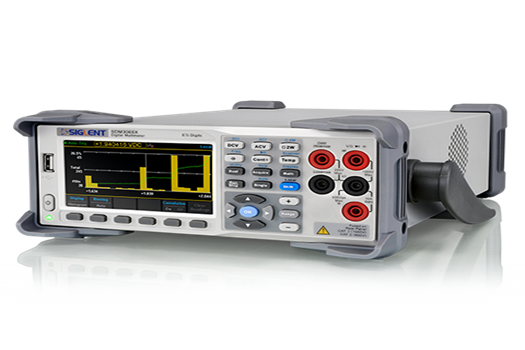

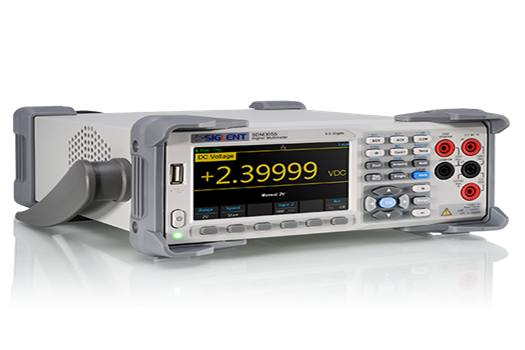

SDM3055/SDM3055-SC 5½位高精度台式万用表

品牌：鼎阳科技

型号：SDM3055

主要特性：

产品概述
参数指标
资料下载

多功能测量，双显示功能

· 5½位读数分辨率
· 可测量ACV,ACI,DCV,DCI,电阻,电容,频率,周期,温度等多种参数
· 支持二极管测试，连通性测试

图形化和数据统计

根据缓存里的已采集数据以图形方式展示，更直观地观察测量值参数变化；根据已采集数据提供数据统计以便客户分析

· 支持条形图、趋势图、直方图显示
· 数据统计显示测试期间测量数据的最大值、最小值、平均值、偏差范围、标准差和样本数
· 采集到的数据可以存储到外部存储器，可长时间数据存储以及数据处理

扫描卡（仅SDM3055-SC支持）

16路通道数据采集（12个多功能通道+4个电流通道），结合精密的测量功能和灵活的信号连接功能，提供丰富的测试测量解决方案

· 通道间切换时间：180 ms
· 配合上位机分析软件 EasyDMM，实现数据记录，收集，监控等功能
· 支持主机显示测量通道趋势图运算功能
· 支持SCPI指令实现计算机控制自动化测试

规格参数

直流电压测量	200 mV ，2 V，20 V，200 V，1000 V
直流电流测量	200 μA，2 mA，20 mA，200 mA，2A，10A
交流电压测量	True-RMS，200 mV，2 V，20 V，200 V，750 V
交流电流测量	True-RMS，20 mA，200 mA，2 A，10 A
2、4线电阻测量	200 Ω，2 KΩ，20 KΩ，200 KΩ，2 MΩ，10 MΩ，100 MΩ
电容测量	2 nF，20 nF，200 nF，2 μF，20 μF，200 μF，1000 μF
连通性测试	量程固定在2 kΩ
二极管测试	0~4 V 阈值可调
频率测试	20 Hz~1 MHz

周期测试	1 μs~0.05 s
温度测量	支持热电偶，热电阻温度传感器
数学运算功能	最大值、最小值、平均值、标准差、相对测量、条形表，直方图，趋势图，dB/dBm，限值等
显示	4.3 英寸真彩 TFT-LCD 大屏显示，分辨率 480*272
读数分辨率	真正的5½ 位读数分辨率（240,000 count）
总容量	1 Gb Nand Flash
标配接口	USB Device，USB Host，LAN
选配接口	USB-GPIB
扫描卡SC1016	SDM3055：无 SDM3055-SC：有

扫描卡SC1016规格一览
最大输入交流电压	125 Vrms 或 175 V 峰峰值，频率 100 kHz，0.3 A 开关电流 ,125 VAC( 触点阻性负载 )
电耐久性	＞ 100000 次，在 1 A 30 VDC 条件下＞ 100000 次，0.3 A 125 VDC 条件下
触点电阻	75 mΩ（在 6 VDC, 1 A 时阻值最大）
最大切换电压	250 VAC，220 VDC
最大切换功率	62.5 VA / 30 W
绝缘电阻	大于 1 G ohm （500VDC）
最快切换时间	180 ms （通道 → 通道）
连接线类型	压扣式接线端，#24 AWG 型号连接线

型号

读数分辨率

年直流电压准确度

直流电压测量范围

交流电压测量范围

直流电流测量范围

含税价

SDM3055-SC

5½

0.015%

200 mV ~ 1000 V

200 mV ~ 750 V

200 μA ~ 10 A

￥ 6,780

SDM3055

5½

0.015%

200 mV ~ 1000 V

200 mV ~ 750 V

200 μA ~ 10 A

￥ 5,280
