一、产品概述
SDS3000X系列智能示波器,*带宽1GHz,*实时采样率4GSa/s,采用创新的SPO技术,支持高刷新、256级波形辉度等级及色温显示、数字触发和深存储特性;采用单芯片ADC,具备优异的模拟前端和信号保真度;支持丰富的智能触发、串行协议触发和解码、支持历史模式、顺序模式、高级波形搜索和分析、初始图、参数直方图、增强分辨率模式;具备丰富的测量和数字运算功能;支持16路数字通道;集成25MHz函数/任意波形发生器。
二、规格参数
三、设计特色
创新的SPO架构

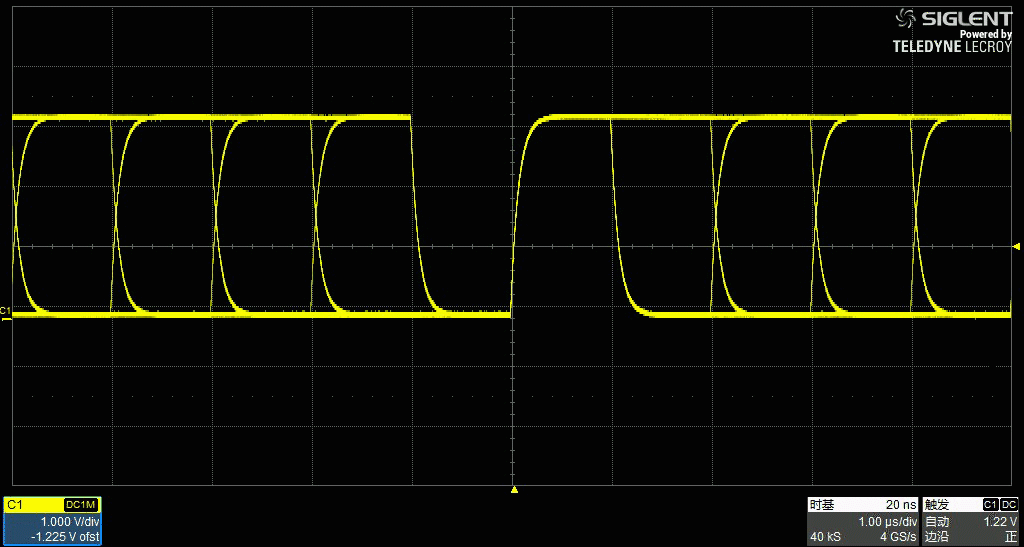

传统的数字示波器,波形数据处理、显示都在CPU中完成,CPU成为整个数据采集、处理和显示的瓶颈。基于SPO架构的SDS3000X系列智能示波器采用了SIGLENT自主创新的波形采集、图像处理引擎,利用FPGA完成波形的处理和显示,实现了
高刷新 - 使示波器能快速捕获到低概率事件
256级波形辉度等级及色温显示
数字触发 - 低抖动、高触发灵敏度
深存储 - 不压缩的20 Mpts原始采集点用于测量
利用这些特性,用户可快速发现偶发的毛刺和异常信号,查找出问题根源。
丰富的调试工具包,快速定位问题

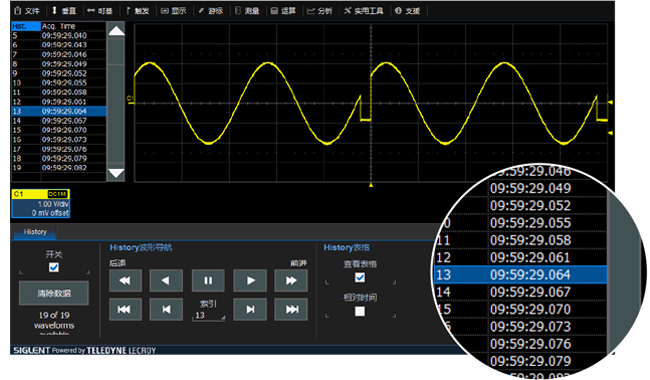

SDS3000X智能触发包括窗口、间隔、漏失、欠幅、斜率、边沿、脉宽、判定合格、逻辑图、高清视频和串行线触发(I2C、I2S、SPI、UART/RS232、LIN、CAN、CAN-FD、FlexRay、MIL1553、USB 2.0)。并且还标配了顺序和历史模式。顺序模式下,两帧之间的*小死区时间为1 us, 其等效刷新率可达100万帧/秒。 配合后台运行的历史模式是故障分析的有力工具。
