ZDS5054Pro专业分析型示波器

汽车电子、医疗器械、轨道交通等专业领域，对产品可靠性要求非常高，需要严格测试供电系统、控制系统、执行系统中的多种复杂信号。 ZDS5054Pro专业分析型示波器拥有强大波形捕获、数据挖掘能力，结合电源分析、环路分析、时序分析等全面的智能分析功能，帮助工程师加快产品调试进度。

型号	带宽	通道数	最高采样率	最高波形刷新率	最大存储深度	内置信号源
ZDS5054Pro	500MHz	4	4GSa/s	1Mwfms/s	512Mpts	2ch
ZDS5054D	500MHz	4	4GSa/s	600kwfms/s	512Mpts	2ch
ZDS5054A	500MHz	4	4GSa/s	330kwfms/s	250Mpts	2ch

了解详细参数及配件

领先的波形捕获能力

100万次/秒波形刷新率，快速发现异常信号

示波器波形刷新率越高，死区时间就越短，可以更快发现偶发性的异常信号。ZDS5054Pro示波器突破100万次/秒波形刷新率，让工程师快速发现异常信号。

丰富的触发方式，灵活捕获信号

标配13种基本触发，33种协议触发，创新的模板触发，帮助工程师采用灵活地捕获所需信号。

512Mpts存储深度，捕获长时间波形不失真

存储深度=采样率×采样时间

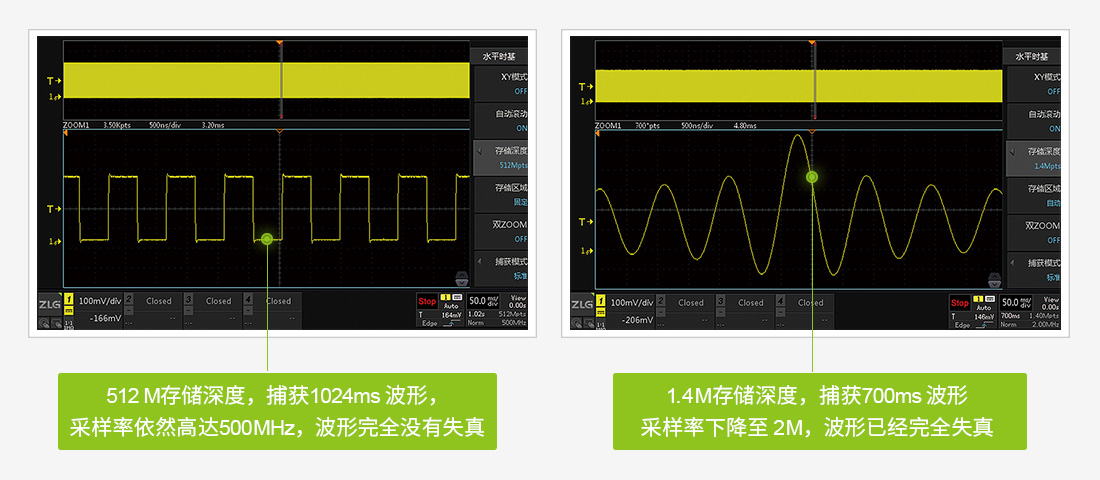

如果存储深度不足，高采样率的情况下只能捕获一小段波形，ZDS5054Pro标配512M超大存储深度，捕获1024ms波形的情况下，依然可以保持100M/s采样率。

丰富的数据挖掘功能

参数测量，快速判断异常

支持54种参数的全屏测量统计，通过FPGA并行计算全部波形的最大值，最小值，平均值，标准差，最多可同时显示24种参数，计算全程仅需1秒钟。

波形搜索，快速定位异常

支持边沿、脉宽、欠幅、上市/下降时间、周期/频率等多种搜索条件，基于全硬件加速搜索算法，仅需1秒即可从海量波形中快速定位符合搜索条件的波形，自动标记使异常信号一览无余。

分段存储，52万帧历史波形记录

对于偶发信号的波形统计分析，过去需要工程师蹲守在示波器前进行手动测试。分段存储功能可对触发的特定波形进行存储、回放，波形帧数最高可达52万帧，彻底解放工程师的工作。

FIR硬件实时滤波器

ZDS5000示波器内置FIR硬件实时滤波器，可在10Hz-200MHz范围内任意调节示波器带宽，精准过滤特定频点的噪声与干扰信号，只呈现有效信号。

行业赋能

参数类型		ZDS5054Pro	ZDS5054D	ZDS5054A
产品定位		Professional 专业分析型示波器	Digital Circuit 智能硬件分析型示波器	Analog Circuit 电源分析型示波器
应用场景		专业研发测试汽车电子、医疗器械、轨道交通	专业研发测试嵌入式智能硬件、消费电子、多媒体	专业研发测试开关电源、通信电源、电源适配器
基本参数	模拟通道数量	4	4	4
	模拟带宽	500MHz	500MHz	500MHz
	最高实时采样率	4GSa/s	4GSa/s	4GSa/s
	波形刷新率	1Mwfms/s	600kwfms/s	330kwfms/s
	存储深度	512Mpts	512Mpts	250Mpts
	信号发生器	●	●	●
基本分析功能	基本触发	13 种基本触发	13 种基本触发	13 种基本触发
	模板触发	●	●	●
	自动测量	54 种参数	54 种参数	54 种参数
	波形搜索	●	●	●
	智能标注	●	●	●
	数学运算	●	●	●
	分段存储	●	●	●
	FIR 滤波	●	●	●
	双ZOOM 缩放	●	●	●
	模板测试	●	●	●
	FFT 样本点	4Mpts	4Mpts	4Mpts
行业分析功能	协议解码	45 种	45 种	36 种
	电源分析	●	--	●
	环路分析功能	●	--	●
	时序分析功能	●	●	--
协议解码种类	快充& 电源管理	●	●	●
	手机& 智能硬件	●	●	--
	汽车& 轨道交通	●	●	●
	通用串行协议	●	●	●
	传感器&RFID	●	●	●

时序分析&协议解码功能分类
时序分析	串行通讯协议种类	UART、IIC、SPI、IIS、CAN、LIN、MDIO、MIPI-RFFE、Reset、Switch
协议解码	快充& 电源管理	USB-PD2.0\3.0(PPS)、QC2.0\3.0、QC4.0\4.0+、HDQ、PMBus、SMBus、AVSBus、DMX512、DALI
	手机& 智能硬件	I3C、TDM、MIPI-DSI、MIPI-CSI、MIPI-RFFE、MDIO、SD-SPI、SD-SD
	汽车& 轨道交通	CAN-FD、LIN、FlexRay、SENT、SPC、MVB、WTB
	通用串行协议	CAN、UART、IIC、SPI、IIS、RS232、RS485、ModBus
	传感器&RFID	NEC、Philips RC5、Philips RC6、1-WIRE、DS18B20、SHT11、DHT11、Manchester、Diff-Manchester、WIEGAND、Miller、ISO7816
