SDL1000X 系列高性能可编程电子负载

品牌：鼎阳科技

型号：SDL1000X 系列

主要特性：

产品概述
参数指标
资料下载

优良的动态特性，可仿真电流高速变化

动态测试功能使负载根据设定的规则在两种设定参数间进行切换，从而测试被测设备的动态特性。SDL1000X在CC动态模式下频率最高可以设置为25 kHz，配合电流探头可以高速跟踪电流变化，分析电流波形。在CV模式下可以快速稳定设置电压，从而测试出电源的快速输出能力，如果瞬时功率超过保护设定值，会进入打嗝保护状态。

支持50步自动编程测试

Program 功能可以模拟CC、CV、CR、CP、LED五种测试。通过对列表步数、存储、触发等参数进行设定，负载可以模拟总共可以编辑10个测试文件，每个测试文件最多支持 50 步。

支持100步列表测试

List 功能支持负载搭建多步的，定时的，不同带载状态的测试环境。通过编辑单步的步值、脉宽和斜率，负载可以生成多种复杂的序列组合，以满足不同的测试需求。

CR-LED测试功能

SDL1000X在传统CR模式的基础上，增加了二极管的导通电压设置，可以模拟真实二极管的工作状态，测得LED测试时的涟波电流。

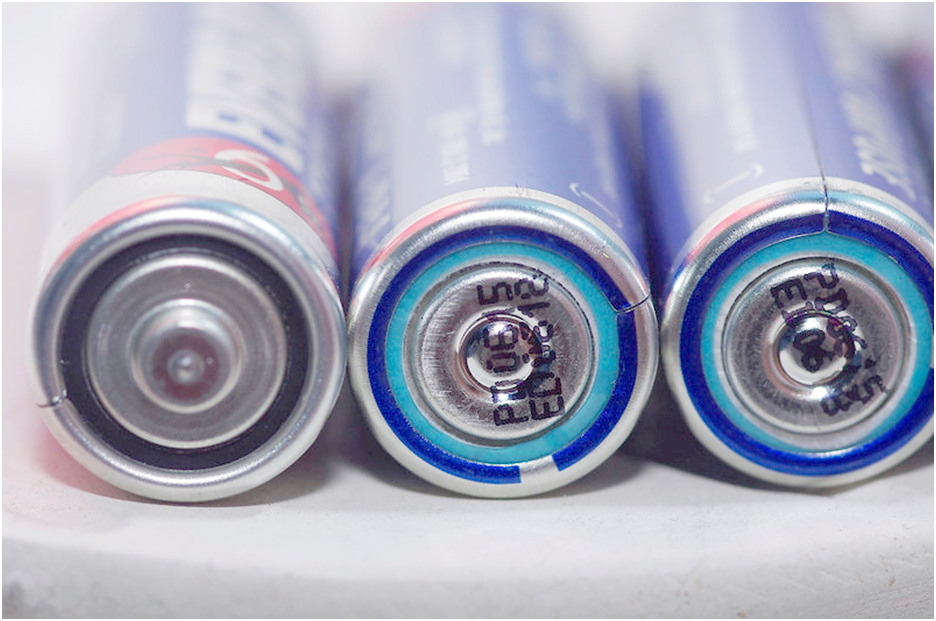

电池测试功能

Battery测试功能可以有效反映电池的可靠度及剩余寿命。使用CC、CP、CR模式，通过设置终止电压、放电容量和放电时间等终止条件，从而对电池进行放电测试。

规格参数

输出	SDL1020X/X-E单通道：DC 150 V / 30 A，最大总功率200 W SDL1030X/X-E单通道：DC 150 V / 30 A，最大总功率300 W
四种模式	CC/CV/CR/CP
CC动态模式	连续模式，脉冲模式，翻转模式
最高频率	CC动态模式：25 kHz CP动态模式：12.5 kHz CV动态模式：0.5 Hz
上升/下降速率	0.001 A/μs~2.5 A/μs

回读分辨率	SDL1000X：0.1 mV，0.1 mA SDL1000X-E：1 mV，1 mA
保护功能	过电压、过电流、过功率、过热、反极性保护
其他功能	List列表操作功能、自动测试功能、电池测试功能、OCPT/OPPT测试功能、波形趋势图功能
显示	3.5英寸TFT液晶显示屏，可同时显示多个参数和状态
接口	内置RS232，USB，LAN标准通信接口；选配USB-GPIB转接模块

型号

可调电流上升/下降速率

回读分辨率

电压电流测试最高速率

CC动态模式频率

输入范围

参考价（含税价）

SDL1030X

0.001 A/μs ~ 2.5 A/μs

0.1 mV, 0.1 mA

500 kHz

25 kHz

150 V / 30 A / 300 W

￥7,980

SDL1020X

0.001 A/μs ~ 2.5 A/μs

0.1 mV, 0.1 mA

500 kHz

25 kHz

150 V / 30 A / 200 W

￥5,480

SDL1030X-E

0.001 A/μs ~ 2.5 A/μs

1 mV, 1 mA

500 kHz

25 kHz

150 V / 30 A / 300 W

￥6,380

SDL1020X-E

0.001 A/μs ~ 2.5 A/μs

1 mV, 1 mA

500 kHz

25 kHz

150 V / 30 A / 200 W

￥4,080
