PA8000功率分析仪

品       牌:致远
型       号:PA8000
主要特性:
联系我们 在线询价

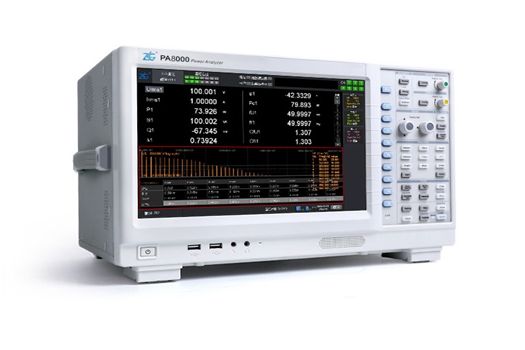

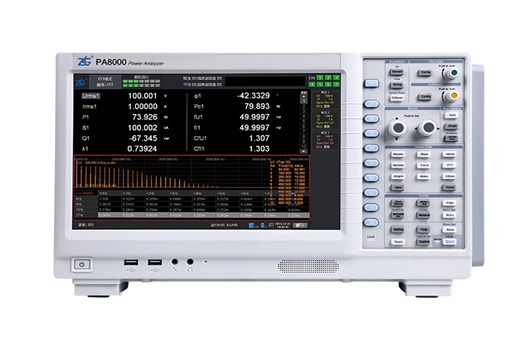

PA8000功率分析仪

    0.01% 认证级功率测量精度

    PA8000是一款认证级功率分析仪,功率精度高达0.01%、带宽高达5MHz,是逆变器、变频器与电源产品能效测量的基准,也是标准实验室认证检测的依据。

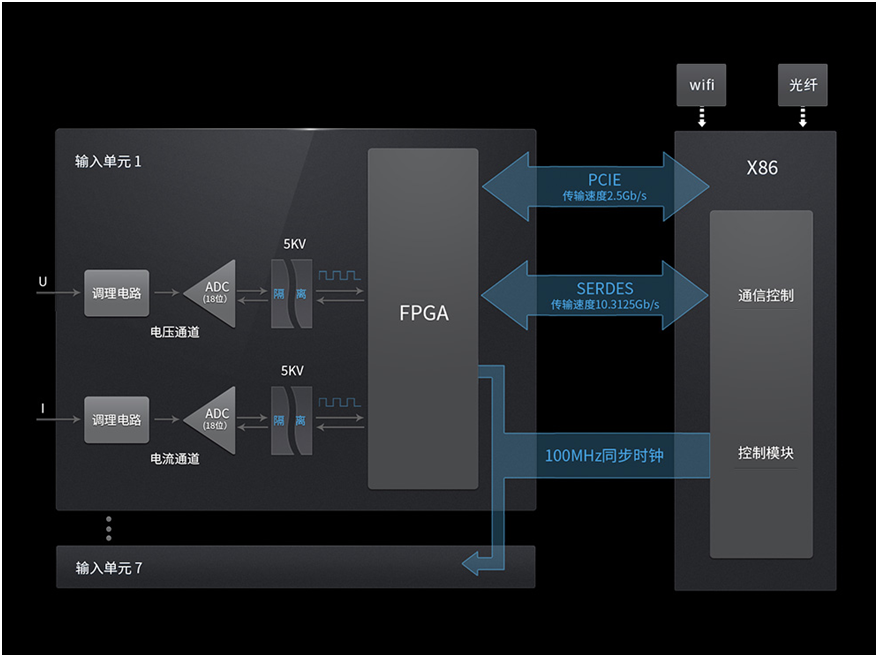

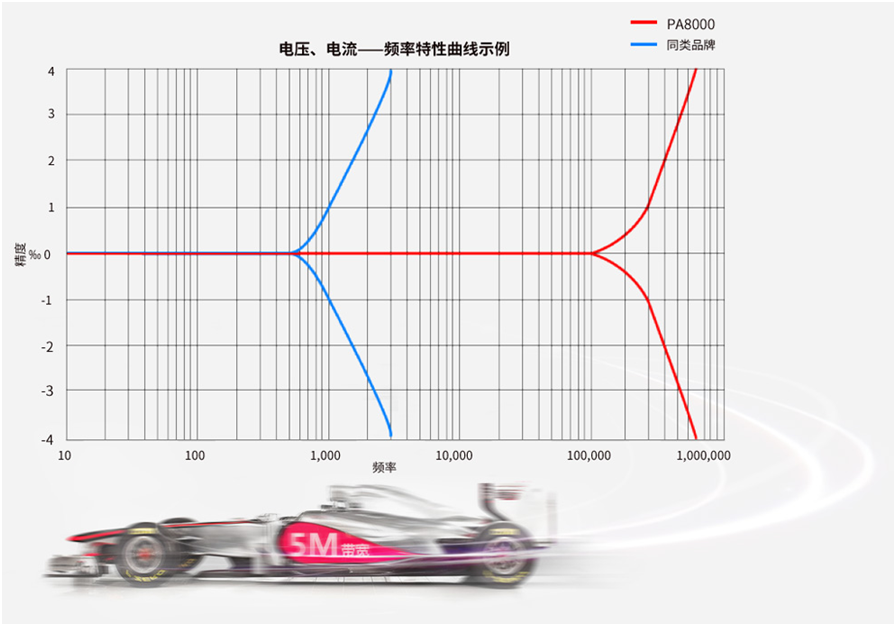

    5MHz 带宽,平稳的频率特性与稳定性

    PA8000是行业内为数不多的一款具有0.01%精度,电流与电压频率带宽高达5MHz的功率分析仪,完全满足未来以SiC为代表的高速开关设备的功率测量。




    低功率因数下的相位测量精度

    PA8000功率分析仪带宽为DC/0.1Hz5MHz,由于采用了PLL源倍频技术,可实现速度更快、动态范围更广的谐波测量,在谐波模式下可实现对电压、电流基波、功率、相位、谐波成分和总谐波失真因数(THD)的准确测试。

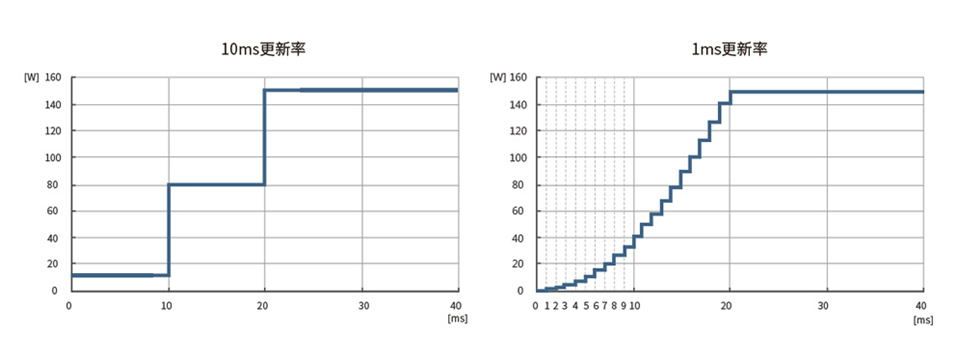

    1ms 高速数据更新率

    PA8000是世界上少数可以设置1ms高速数据更新率的功率分析仪。我们在PA8000的功能中加入了1ms-5ms的高速数据采集模式,1ms的数据更新率可以捕捉快速变化的瞬时信号,可以展现出波形细节。比如在电机行业中,PA8000则可以完全测量出电机的启动波形,可以为用户提供评估电机的重要依据。

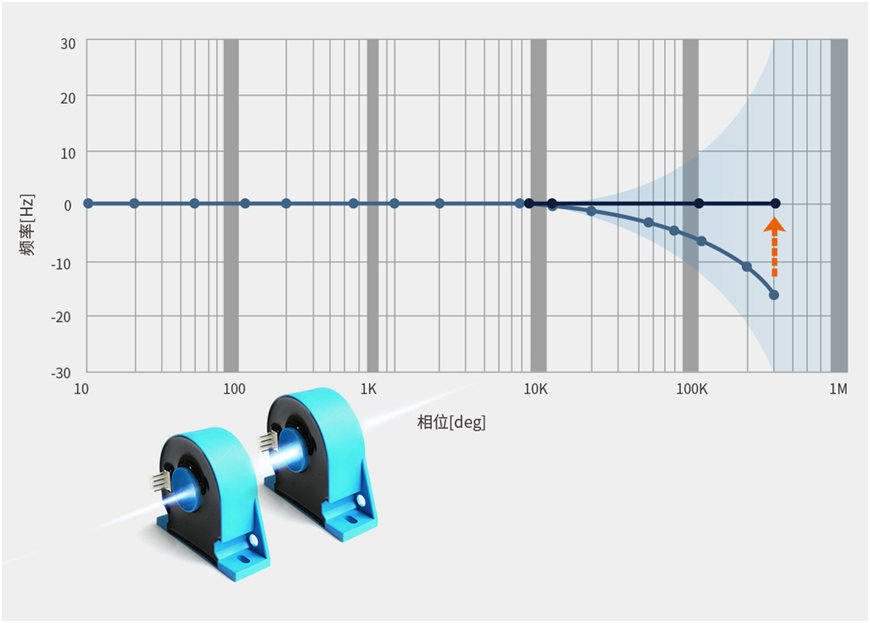

    电流传感器相位补偿功能

    在使用电流传感器作为输入时,由于传感器本身存在的延时,会增加电压电流的相位误差,PA8000的相位补偿功能则可以修正传感器带来的相位误差,能够提升高频及低功率因数下的功率测量精度,从而保证整体系统功率测量精度。



    输入参数:

    输入参数参数描述
    测量量程电压1.5V,3V,6V,10V,15V,30V,60V,100V,150V,300V,600V,1000V
    电流直接输入 (峰值因数为 3)5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
    传感器输入(峰值因数为 3)50mV、100mV、200mV、500mV、1V、2V、5V、10V
    连续最大允许输入值电压峰值 2000V 或 RMS 值 1300V,取两者较小值
    电流直接输入5A:峰值 15A 或 RMS 值 6.5A,取两者较小值
    传感器输入峰值不得超过量程的 4 倍,有效值不得超过量程的2倍
    瞬时最大允许输入值
    (≤ 1s)
    电压峰值 3000V 或 RMS 值 1500V,取两者较小值
    电流直接输入5A:峰值 22.5A 或 RMS 值 10A,取两者较小值
    传感器输入峰值不得超过量程的 5 倍,有效值不得超过量程的3倍
    输入参数PA8000
    输入带宽DC,0.1Hz~5MHz
    采样率2MS/s
    最大连续共模电压1000Vrms

    精度:

    输入信号频率范围PA8000
    电压 / 电流功率
    DC电流:0.05+0.05
    电压/ 传感器:0.05+0.05
    电流:0.05+0.10
    电压/ 传感器:0.05+0.10
    0.1Hz ≤ f < 30Hz0.03+0.050.08+0.10
    30Hz ≤ f < 45Hz0.03+0.030.05+0.05
    45Hz ≤ f < 66Hz0.01+0.020.01+0.03
    66Hz ≤ f < 1KHz0.03+0.030.05+0.05
    1KHz ≤ f < 10KHz0.10+0.050.15+0.10
    10KHz ≤ f < 50KHz0.20+0.100.30+0.20
    50KHz ≤ f < 100KHz0.50 + 0.300.70 + 0.50
    100KHz ≤ f < 500KHz(0.004f+0.8) + 0.5(0.02f-0.3) + 1.0
    500KHz ≤ f ≤ 1MHz(0.01f-2.2) + 1.0(0.042f-12) +2.0

    功率分析仪的测量精度是在以下条件给出:温度:23±1℃;湿度:30~70%R.H.;输入信号:正弦波;共模电压:0V;预热后, 线路滤波器: OFF。λ(功率因数): 1。峰值因数:3。预热30分钟后,f是频率。数据更新率:500ms。

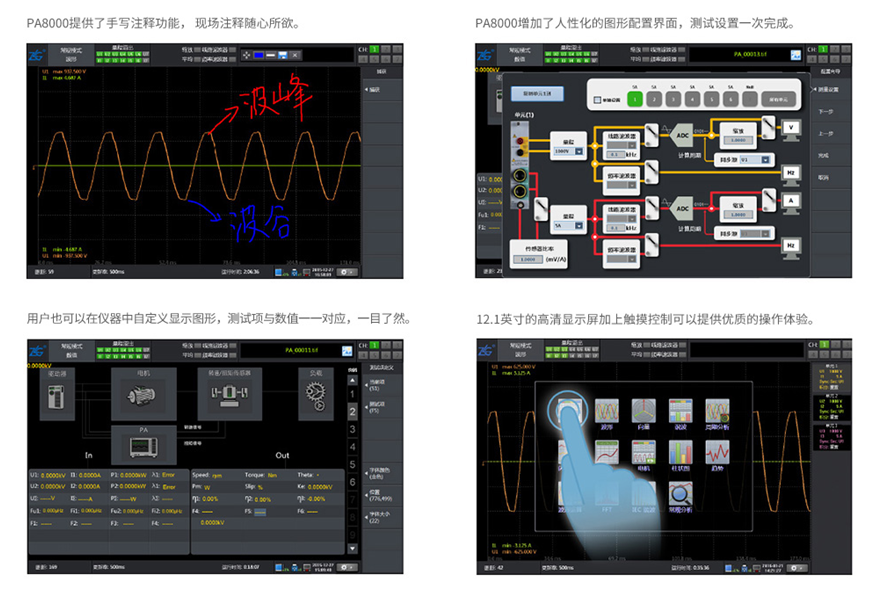

    显示:

    显示参数PA8000
    显示器12.1 寸彩色液晶
    分辨率1280×800 像素
    触摸屏支持触摸屏操作
    显示更新与数据更新率相同

    储存:

    内部固态硬盘容量240G 存储空间,支持长时间存储:大于 1 万小时 ( 常规 )
    USB 存储接口支持 USB 存储接口

    测试功能 / 测试条件:

    数据更新率从 1ms、10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s 中选择
    显示更新率与数据更新率相同
    响应时间与数据更新率相同

    谐波测量(PLL同步源法):

    PLL源的基波频率采样率(S/s)相对FFT数据长最大谐波分析次数采样点数
    度的窗口宽度
    (基波频率)
    0.5~1Hzf×819215008192
    1~5Hzf×409625008192
    5~10Hzf×204845008192
    10~640Hzf×102485008192
    640~1.28kHzf×512162558192
    1.28kHz~2.56kHzf×256321008192
    2.56kHz~5kHzf×12864508192

    电机功能-模拟量输入参数:

    输入方式安全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离
    输入阻抗1MΩ±100kΩ
    量程1V、2V、5V、10V、20V
    截止频率(可配置)100Hz,10kHz,50kHz,OFF
    有效测量范围±110%
    最大允许电压±22V
    最大共模电压±42Vpeak
    位数16bit
    采样速率200kHz
    同步源U1~U6/I1~I6/EXT
    精度±(0.05% 读数 + 0.05% 量程)
    温漂±0.03% 量程/℃

    电机功能-脉冲频率输入参数

    输入方式安全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离
    输入阻抗1MΩ±100kΩ
    频率范围1Hz~1MHz
    输入振幅范围±22Vpeak
    最大共模电压±42Vpeak
    有效振幅1V
    最小高脉宽2.5μS以上
    精度±(0.05% 读数 + 1mHz)

    FFT 运算功能:

    PA8000
    采样率 / 记录长度1k 点5k 点10k 点50k 点100k 点200k 点400k 点500k 点
    2MS/s0.5ms2.5ms5ms25ms50ms100ms200ms250ms
    1MS/s1ms5ms10ms50ms100ms200ms400ms500ms
    500kS/s2ms10ms20ms100ms200ms400ms800ms1s
    250kS/s4ms20ms40ms200ms400ms800ms1.6s2s
    100kS/s10ms50ms100ms500ms1s2s4s5s
    50kS/s20ms100ms200ms1s2s4s8s10s

    波形采样数据保存功能:

    存储项电压波形、电流波形、运算波形、FFT 运算数据、转速、扭矩的模拟量、谐波数据、自定义函数
    储存模式常规、实时、积分同步、条件触发
    数据类型数值、波形、数值 + 波形
    文件类型CSV 格式、PAD 格式
    存储内部电子盘、U 盘

    积分功能:

    模式可选择手动、标准、连续、实时标准、实时循环模式
    WP± 模式充电/ 放电、买电/ 卖电
    计时器设置定时器,能够自动停止积分。0000h00m00s~10000h00m00s
    计数停止积分时间达到最大积分时间(10000 小时),或积分值达到最大/ 最小显示积分值(±999999M),保持积分时间和积分值并且停止积分
    精度±( 功率或电流精度 + 时间精度 )
    时间精度± 读数的 0.02%
