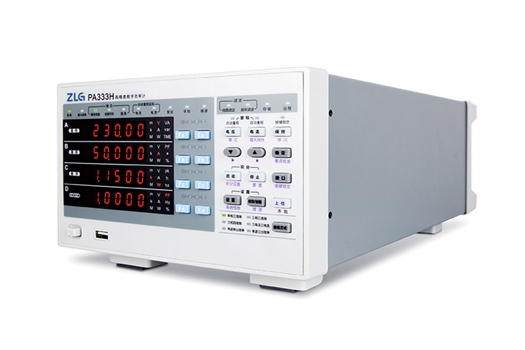

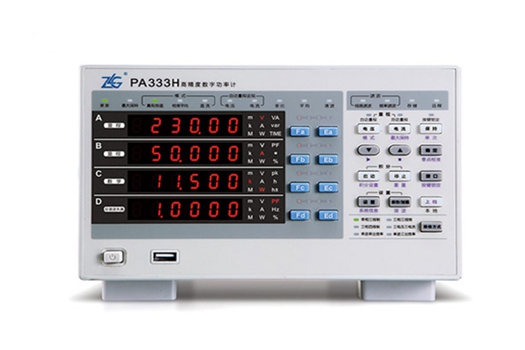

PA333H数字功率计

品牌：致远

型号：PA333H

主要特性：

功率计是一种基础的电参数测量仪器，主要用于光伏、家电、电源、电机等行业的产线测试环节

具有高精度、易集成、高性价比的产品特性

PA333H功率计配备三通道1500V/50A功率板卡，具备0.1%高精度与300KHz高带宽

在需要对1500V高压信号、50A内电流信号或高频信号测试时有更好的表现，如新能源发电行业、变频器电机行业、电源行业等

产品概述
参数指标
资料下载

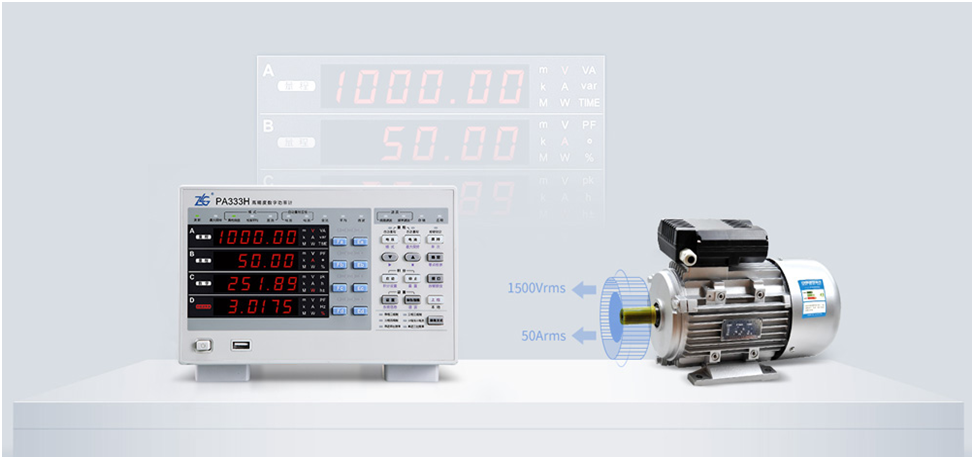

无需电流传感器，支持1500V/50A直接输入

PA333H功率计采用了双分流器技术，它无需使用外部传感器便可以直接测量高达1500V的电压、75A的电流，可轻松满足高达50KW的大功率测试要求。

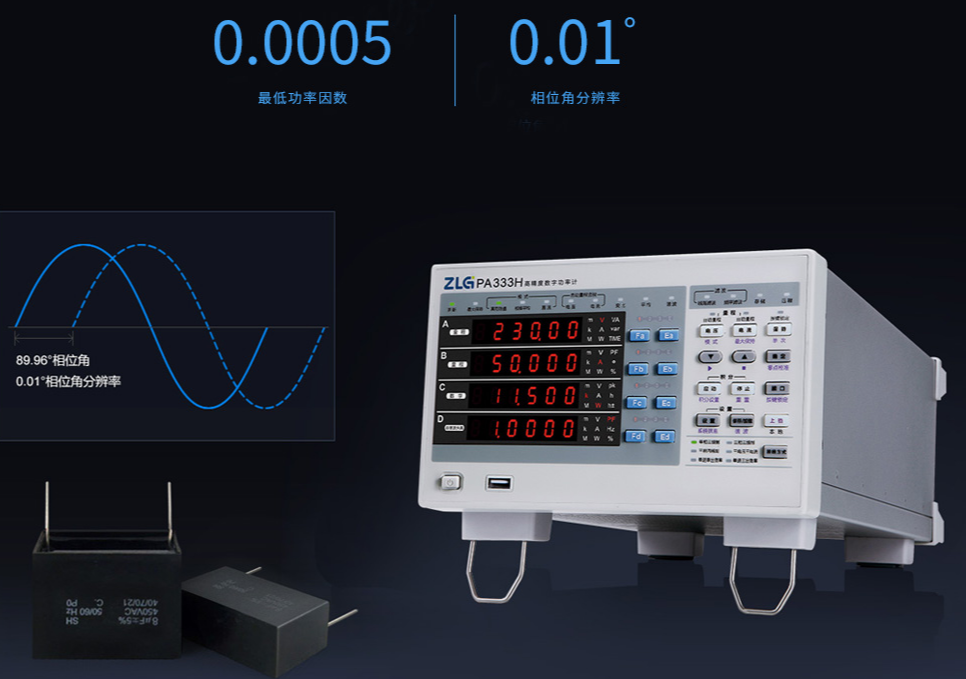

低功率因数下仍能保证高精度测量

PA300系列数字功率计采样率高达200KS/s，采用100MHz同步时钟，相角分辨率高达0.01°。即使在低至0.0005的功率因数下仍能保证0.1%的高测量精度。

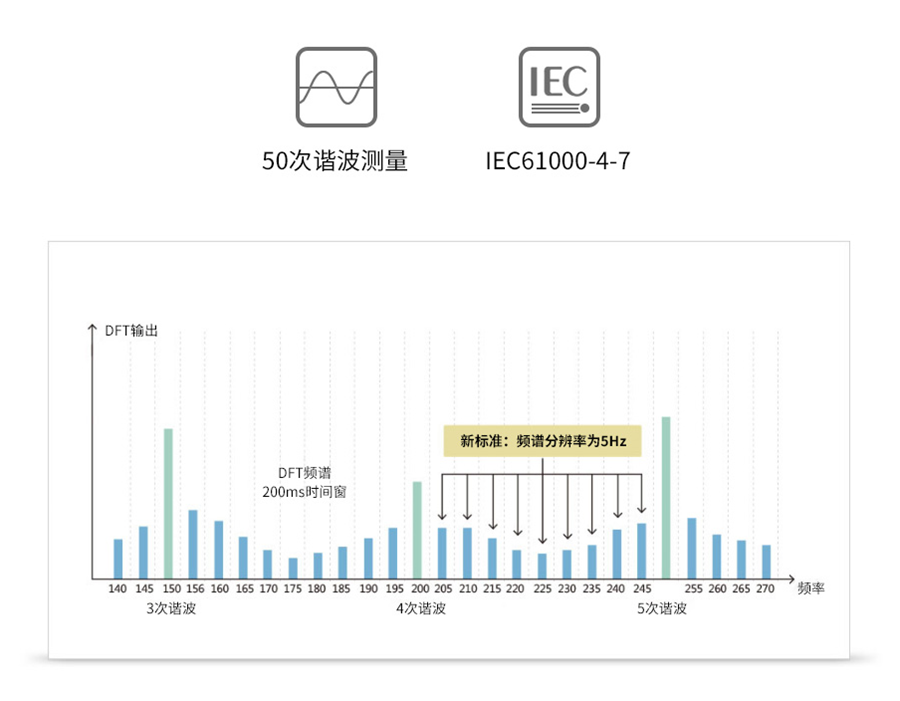

谐波测量符合IEC61000-4-7国际标准

PA300系列数字功率计可进行完全符合谐波测量国际标准IEC61000-4-7的测定，根据基波的频率，最高可测量至50次谐波。

适合开关电源、变频家电的功耗测量

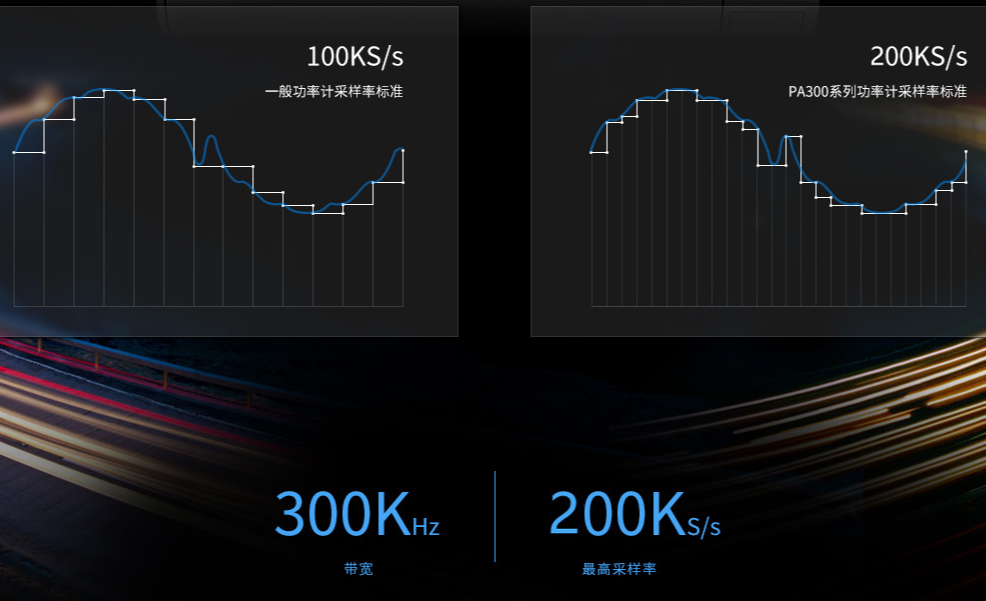

PA333H系列数字功率计具有高至200KS/s的采样率和300KHz的带宽，能够测量频率较高的信号，满足变频家电、开关电源等新技术产品的功耗测量。

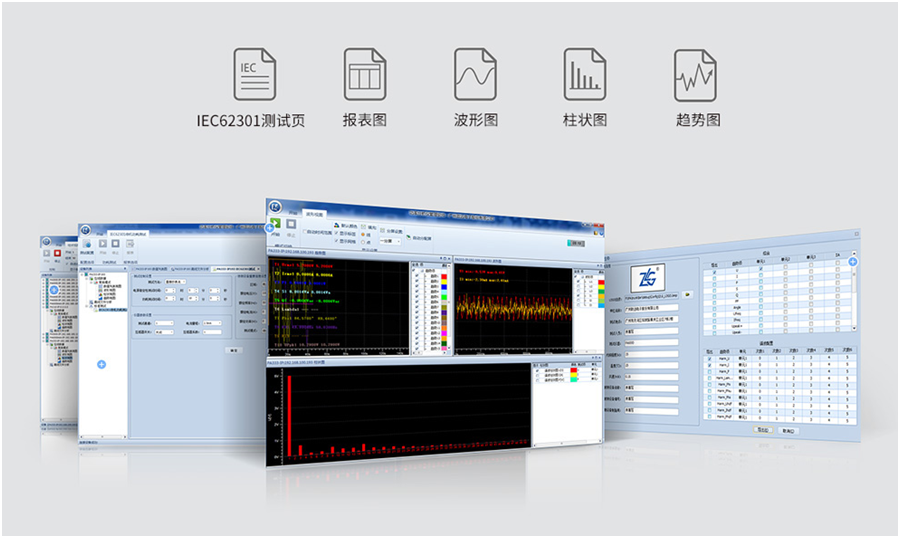

直观的可视化数据分析软件

PAM管理软件具有强大的数据处理分析功能，支持对所有测量参数数值进行实时显示，生成各次谐波数据、谐波柱状图、趋势图和波形图，支持同步显示与报表导出。支持IEC62301国际测试标准，实现待机功耗的自动化测试。

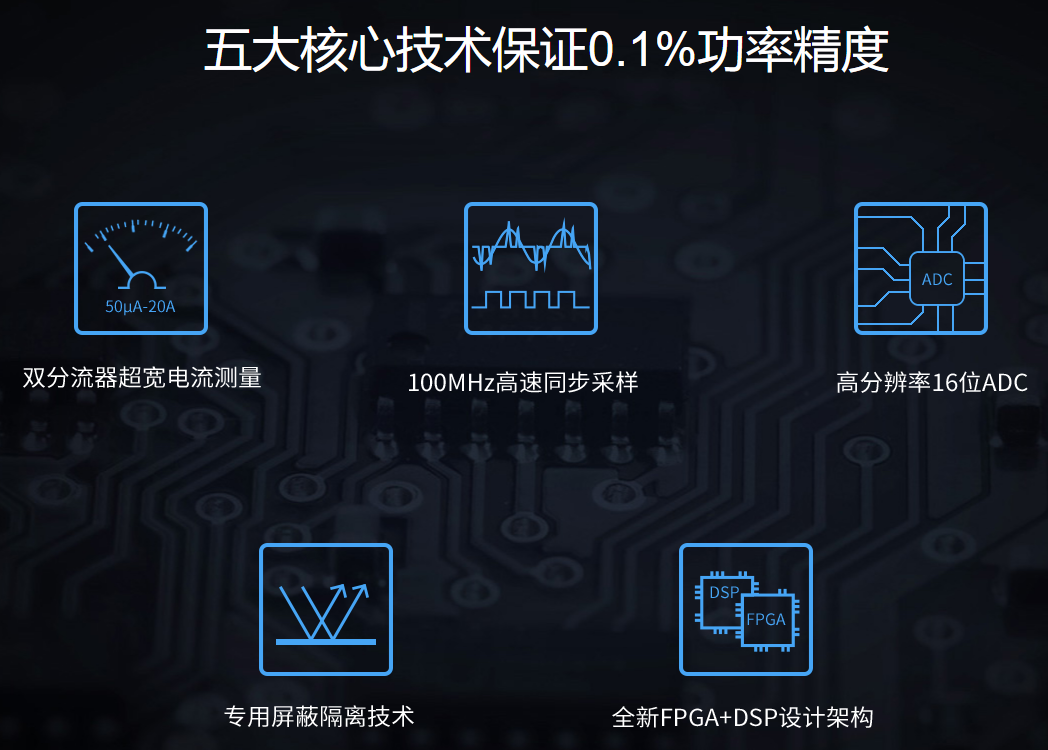

五大核心技术保证0.1%功率精度


规格参数

型号	PA333H	PA323H	PA323	PA310H	PA310
输入通道	三通道	三通道	三通道	单通道	单通道
基本精度	0.1%读数+0.05%量程
输入带宽	DC,0.1Hz-300kHz	DC,0.1Hz-300kHz	DC,0.1Hz-100kHz	DC,0.1Hz-300kHz	DC,0.1Hz-300kHz
采样率	200KS/s	200KS/s	200KS/s	500KS/s	500KS/s
数据更新周期	100ms,250ms,500ms, 1s,2s,5s,10s,20s,自动	100ms,250ms,500ms, 1s,2s,5s,10s,20s,自动	100ms,250ms,500ms, 1s,2s,5s,10s,20s,自动	100ms,250ms,500ms, 1s,2s,5s,10s,20s,自动	100ms,250ms,500ms, 1s,2s,5s,10s,20s,自动
谐波分析次数	1-50次	1-50次	1-50次	1-50次	1-50次
电压量程	15V,30V,60V,150V, 300V,600V,1000V	15V,30V,60V,150V, 300V,600V,1000V	15V,30V,60V,150V, 300V,600V	15V,30V,60V,150V, 300V,600V,1000V	15V,30V,60V,150V, 300V,600V
电流量程	1A,2A,5A, 10A,20A,50A	100mA,200mA, 0.5A,1A,2A,5A	0.5A,1A,2A, 5A,10A,20A	1A,2A,5A, 10A,20A,50A	5mA,10mA,20mA, 50mA,100mA,200mA, 0.5A,1A,2A, 5A,10A,20A
外部传感器输入	100mV,200mV,400mV, 1V,2V,5V,10V	100mV,200mV,500mV, 1V,2V,2.5V,5V,10V	50mV,100mV,200mV, 500mV,1V,2V, 2.5V,5V,10V	100mV,200mV,400mV, 1V,2V,5V,10V	50mV,100mV,200mV, 500mV,1V,2V, 2.5V,5V,10V

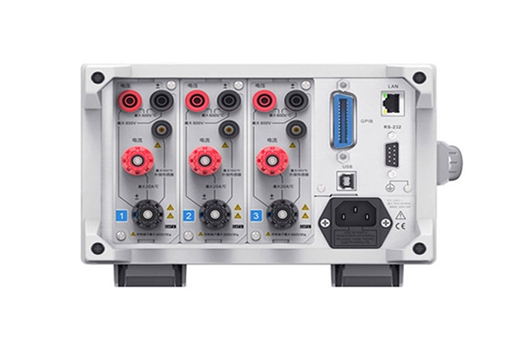

通信接口	标配GPIB（符合IEEE488.2）,LAN,RS-232,USB-Host,USB Device
线路滤波器	支持OFF/ON，截止频率5.5kHz	支持OFF/ON，截止频率5.5kHz	支持OFF/ON，截止频率5.5kHz	支持OFF/ON，截止频率500Hz-200KHz可调	支持OFF/ON，截止频率500Hz-200KHz可调
频率滤波器	500Hz	500Hz	500Hz	500Hz	500Hz
工作环境	全精度 5℃ ~40℃，20% R.H.~80%R.H.，无结露	全精度 5℃ ~40℃，20% R.H.~80%R.H.，无结露	全精度 5℃ ~40℃，20% R.H.~80%R.H.，无结露	全精度 5℃ ~40℃，20% R.H.~80%R.H.，无结露	全精度 5℃ ~40℃，20% R.H.~80%R.H.，无结露
存储温度	-25℃ ~60℃，20% R.H.~80%R.H.，无结露	-25℃ ~60℃，20% R.H.~80%R.H.，无结露	-25℃ ~60℃，20% R.H.~80%R.H.，无结露	-25℃ ~60℃，20% R.H.~80%R.H.，无结露	-25℃ ~60℃，20% R.H.~80%R.H.，无结露
最大功耗	70VA	70VA	70VA	70VA	70VA
额定电源频率	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
预热时间	≥ 30 分钟	≥ 30 分钟	≥ 30 分钟	≥ 30 分钟	≥ 30 分钟
A/D转换器	电压与电流同时转换，分辨率：16位，最大转换率：5µs	电压与电流同时转换，分辨率：16位，最大转换率：5µs	电压与电流同时转换，分辨率：16位，最大转换率：5µs	电压与电流同时转换，分辨率：16位，最大转换率：2µs	电压与电流同时转换，分辨率：16位，最大转换率：2µs

PA300功率计Modbus通信使用手册 V1.04.pdf

PA300系列高精度系列功率计通信命令手册 V1.04.pdf

PA300系列功率计用户手册 V1.11.pdf

PA300系列功率计入门手册 VOL002-3.pdf
