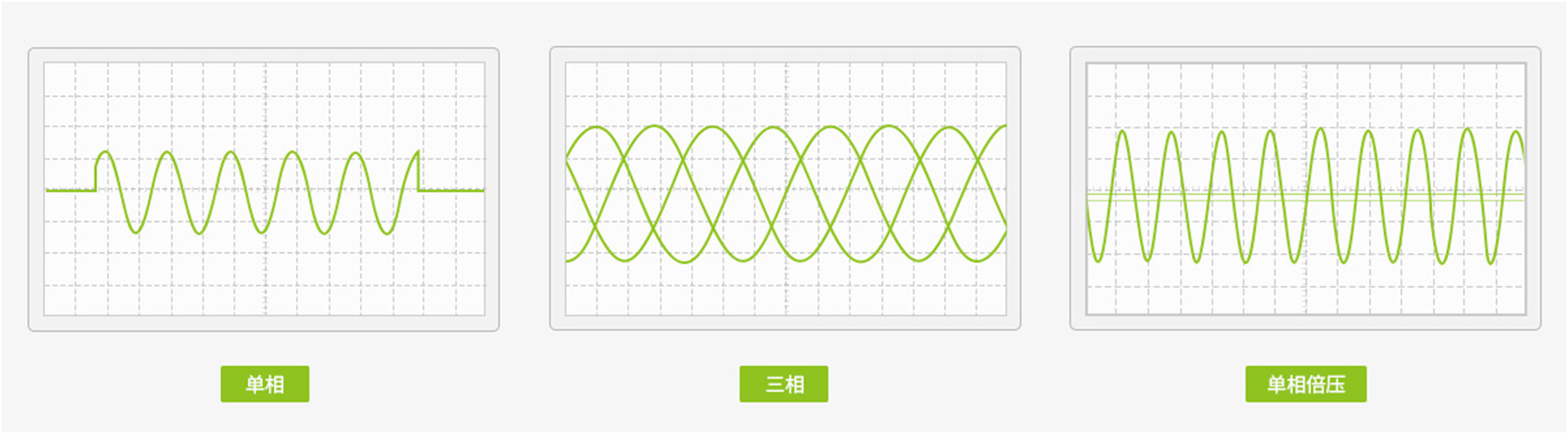

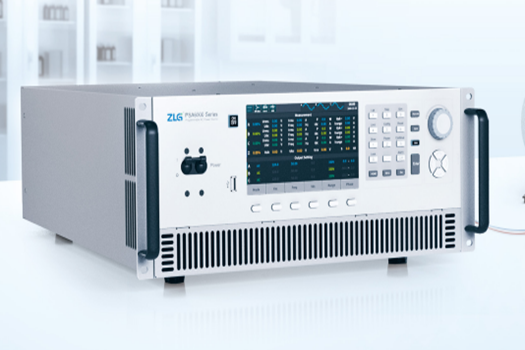

单相、三相、倍压输出
PSA6000可提供单相、三相及单相倍压三类输出方式，均可于操作界面自由切换。适配单相、三相三线、三相四线等多类型待测物的供电需求，单相最高可达800V输出，还可模拟三相不平衡、相序反接、缺相等多种异常工况。

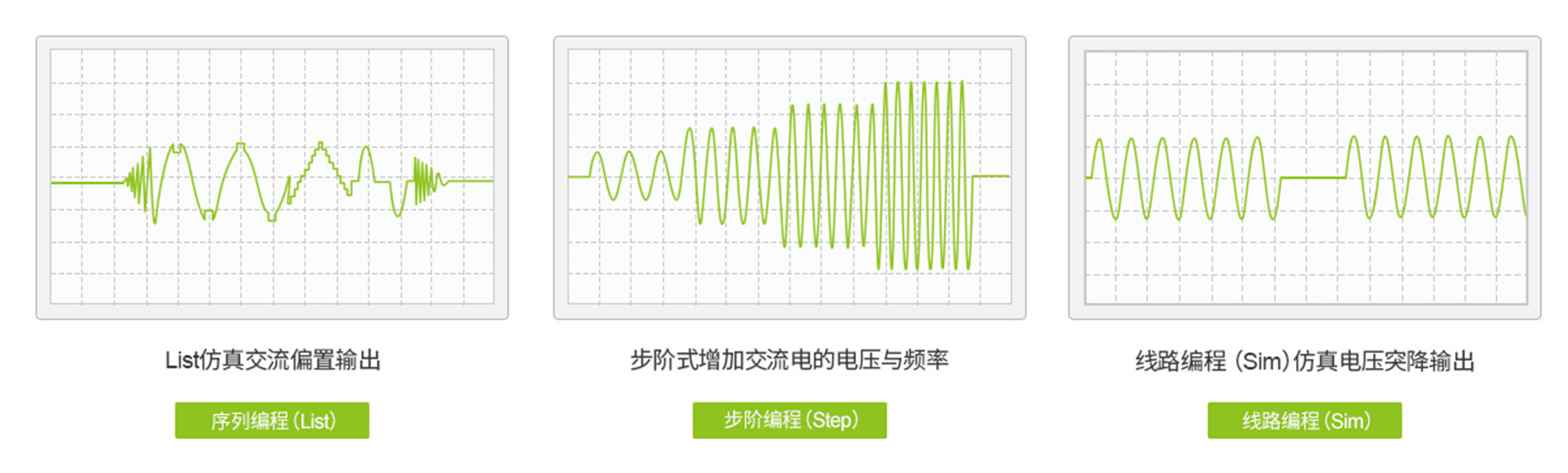

精准的电网波动模拟输出
PSA6000集成List、Step、Simulation等多种电压波动仿真功能，提供电压、相位、频率、波形、触发方式等不同类型的电参数设置及组合，可精准模拟电压突变、短时中断、长时间电压渐变等多类型电网电压波动输出，以验证待测物对电网波动的抗扰能力。

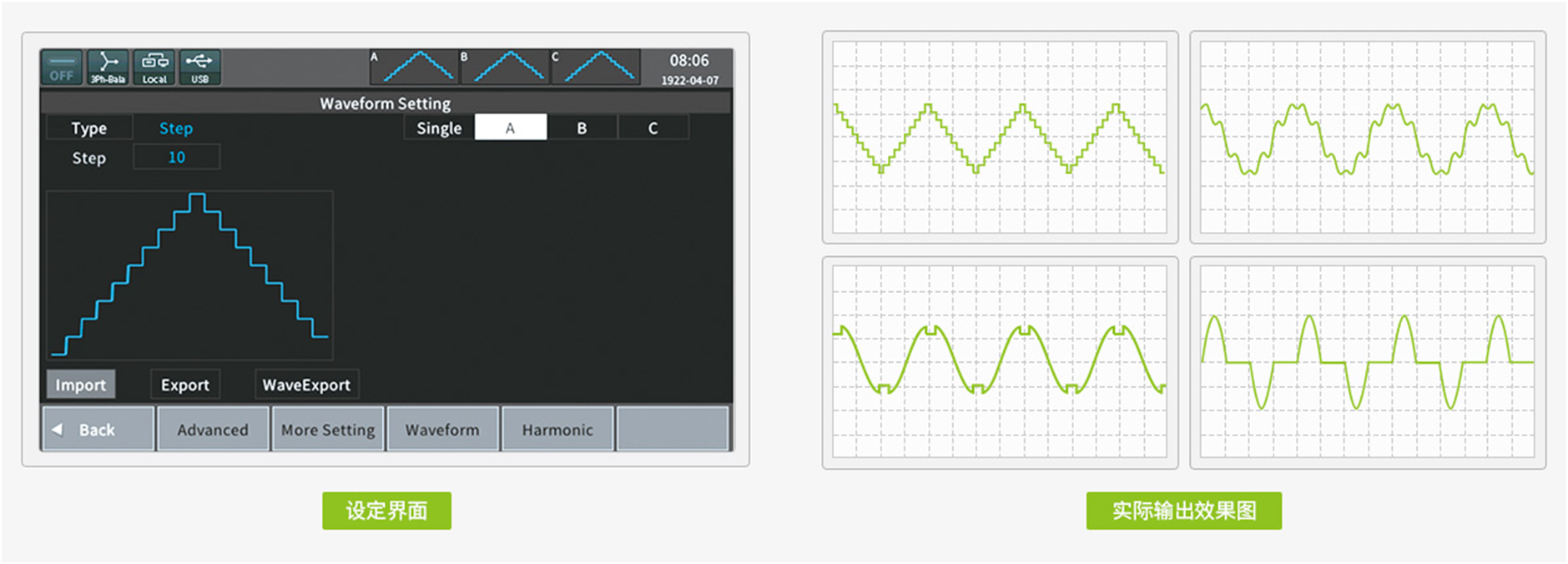

任意波形模拟输出
PSA6000波形库内置丰富的常用测试波形，不仅有正弦波、方波、三角波、阶梯波等常规波形，还可模拟单周期内冲击、跌落波形，并且内置24种常用谐波失真波形。与此同时，对于复杂且无法用函数还原的波形，可通过上位机软件的波形绘制功能，将任意波形手绘后导入设备即可完整还原输出。非常适合各类电源模块、光伏逆变器、便携储能等产品的测试验证。

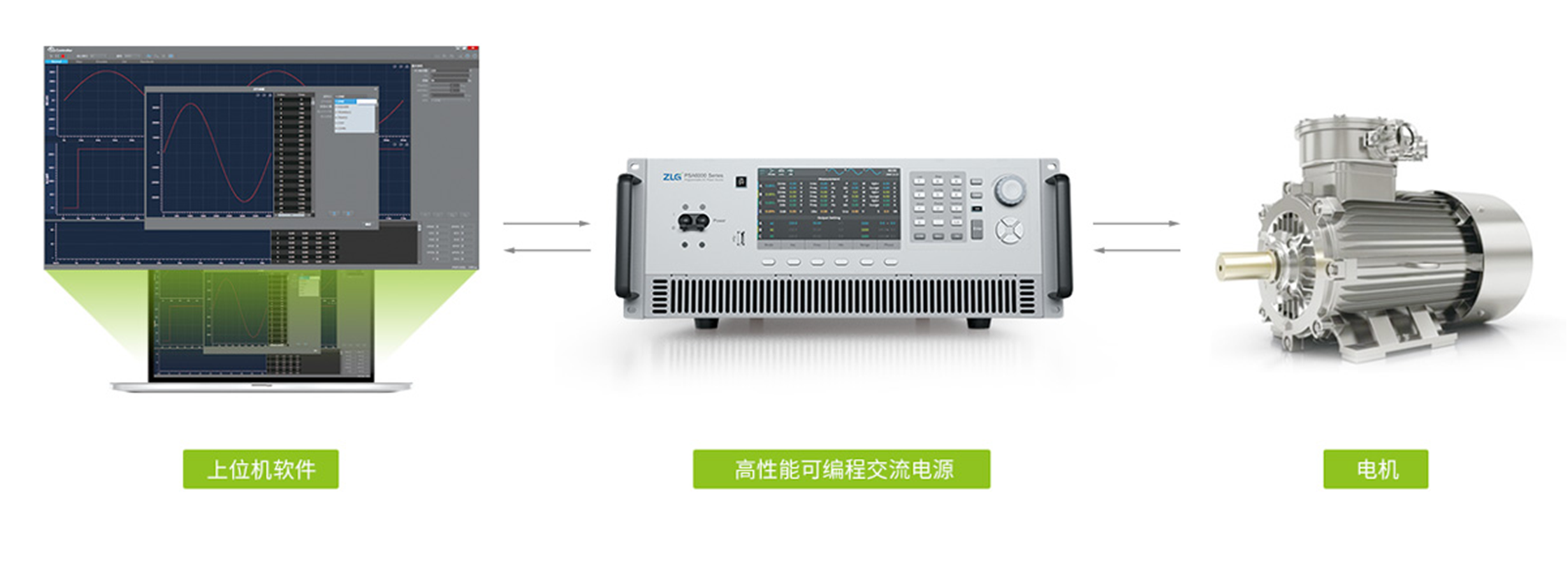

功能完配的上位机软件
PSA6000系列产品均配套ZLG-MTA上位机软件，所有参数均可在软件内配置，能极大提高测试效率；除此之外，致远仪器所有产品均可在MTA上位机软件上进行配合操作。

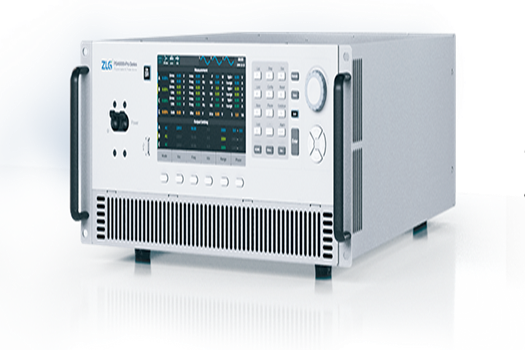

规格参数
| 型号 | PSA6002-1 | PSA6003-1 | PSA6004-1-Fac PSA6004-1 | PSA6004-3-Pro | PSA6005-3 PSA6005-3-Pro | PSA6006-3-Fac PSA6006-3 PSA6006-3-Pro | PSA6010-3-Pro | PSA6012-3-Pro | PSA6016-3-Pro | PSA6021-3-Pro |
|---|---|---|---|---|---|---|---|---|---|---|
| 最大输出功率 | 2.0kVA | 3.0kVA | 4.0kVA | 4.0kVA | 5.0kVA | 6.0kVA | 10.8kVA | 12kVA | 16.2kVA | 21.6kVA |
| 类型 | 开关型 | 开关型 | 开关型 | 开关型 | 开关型 | 开关型 | 开关型 | 开关型 | 开关型 | 开关型 |
| AC Output | ||||||||||
| 最大输出功率 | 2.0kVA | 3.0kVA | 4.0kVA | 4.0kVA | 5.0kVA | 6.0kVA | 10.8kVA | 12kVA | 16.2kVA | 21.6kVA |
| 交流电压范围（rms） | 高压版：L:0~200V/H:0~400V 低压版：L:0~165V/H:0~330V | |||||||||
| 交流电流范围（rms） （三相为每相电流大小） | 高压版： 单相：L:0~15A/H0~7.5A 低压版： 单相：L:0~20A/H:0~10A | 高压版： 单相：L:0~22.5A/H:0~11.2A 低压版： 单相：L:0~30A/H:0~15A | 高压版： 单相：L:0~30A/H:0~15A 低压版： 单相：L:0~40A/H:0~20A | 高压版： 单相：L:0~30A/H:0~15A 三相：L:0~10A/H:0~5A 低压版： 单相：L:0~40A/H:0~20A 三相：L:0~13.4A/H:0~6.7A | 高压版： 单相：L:0~37.4A/H:18.7A 三相：L:0~12.6A/H:0~6.3A 低压版： 单相：L:0~50A/H:0~25A 三相：L:0~16.7A/H:0~8.3A | 高压版： 单相：L:0~45A/H:0~22.5A 三相：L:0~15A/H:0~7.5A 低压版： 单相：L:0~60A/H:0~30A 三相：L:0~20A/H:0~10A | 高压版： 单相：L:0~81A/H:0~40.5A 三相：L:0~27A/H:0~13.5A 低压版： 单相：L:0~108A/H:0~54A 三相：L:0~36A/H:0~18A | 高压版： 单相：L:0~90A/H:0~45A 三相：L:0~30A/H:0~15A 低压版： 单相：L:0~120A/H:0~60A 三相：L:0~40A/H:0~20A | 高压版： 单相：L:0~121.5A/H:0~60.7A 三相：L:0~40.5A/H:0~20.2A 低压版： 单相：L:0~162A/H:0~81A 三相：L:0~54A/H:0~27A | 高压版： 单相：L:0~162A/H:0~81A 三相：L:0~54A/H:0~27A 低压版： 单相：L:0~216A/H:0~108A 三相：L:0~72A/H:0~36A |
| 输出频率 | 0.1~10kHz | |||||||||
| 相位数 | 单相 | 单相 | 单相 | 单相&三相 | 单相&三相 | 单相&三相 | 三相 | 三相 | 三相 | 三相 |
| 可调功率因数 | 0~1（超前或滞后） | |||||||||
| 输出峰值电流（Max.） | 60A | 90A | 120A | 120A | 150A | 180A | 324A | 360A | 486A | 648A |
| 波峰因子 | 3 | |||||||||
| 负载调整率 （0~100%，阻性负载） | 0.2%FS@1Hz~1kHz 0.3%FS@1kHz~10kHz | |||||||||
| 线性调整率（±10%Uac） | 0.1% FS | |||||||||
| 直流偏移（Max.） | 20mV | |||||||||
| 总谐波失真（THD） | 0.5% @1~500Hz，110V/220V，100%阻性负载 add 0.9%/kHz@0.5~5kHz | |||||||||
| 电压分辨率 | 0.01V | |||||||||
| 电压设定精度 | 0.1% + 0.1%FS@1Hz~1kHz add 0.2%FS/kHz | |||||||||
| 频率分辨率 | 0.01Hz @1~100Hz 0.1Hz @100~1000Hz 1Hz @1~5kHz | |||||||||
| 频率设定精度 | 0.01%Setting +0.01Hz | |||||||||
| 相位设定范围 | 0~359° | |||||||||
| 相位分辨率 | 0.1° | |||||||||
| 相位设定精度 | 1° | |||||||||
| 合成谐波基波频率 | 47~70Hz | |||||||||
| 合成谐波最高次数 | 50次 | |||||||||
| 响应时间 | 150uS | |||||||||
| DC Output | ||||||||||
| 直流输出功率 | 1.5kW | 2.25kW | 3.0kW | 3.0kW | 3.75kW | 4.5kW | 8.1kW | 9kW | 12.1kW | 16.2kW |
| 直流电压范围（DC,rms） | 高压版：L:0~280V/H:0~560V 低压版：L:0~230V/H:0~460V | |||||||||
| 直流电压分辨率 | 0.1V | |||||||||
| 直流电压设定精度 | 0.1%setting + 0.1V | |||||||||
| 直流电压纹波 (5Hz~1MHz) | ＜0.3Vrms@300kHz; | |||||||||
| 直流电流范围（DC,rms） | 高压版： 单相：L:0~11.2A/H0~5.6A 低压版： 单相：L:0~15A/H:0~7.5A | 高压版： 单相：L:0~16.9A/H:0~8.4A 低压版： 单相：L:0~22.5A/H:0~11.2A | 高压版： 单相：L:0~22.5A/H:0~11.2A 低压版： 单相：L:0~30A/H:0~15A | 高压版： 单相：L:0~22.5A/H:0~11.2A 三相：L:0~7.5A/H:0~3.7A 低压版： 单相：L:0~30A/H:0~15A 三相：L:0~10A/H:0~5A | 高压版： 单相：L:0~28A/H:14A 三相：L:0~9.3A/H:0~4.7A 低压版： 单相：L:0~37.5A/H:0~18.7A 三相：L:0~12.5A/H:0~6.3A | 高压版： 单相：L:0~30A/H:0~15A 三相：L:0~10A/H:0~5A 低压版： 单相：L:0~45A/H:0~22.5A 三相：L:0~15A/H:0~7.5A | 高压版： 单相：L:0~60.7A/H:0~30.3A 三相：L:0~20.2A/H:0~10.1A 低压版： 单相：L:0~81A/H:0~40.5A 三相：L:0~27A/H:0~13.5A | 高压版： 单相：L:0~67.5A/H:0~33.8A 三相：L:0~22.5A/H:0~11.3A 低压版： 单相：L:0~90A/H:0~45A 三相：L:0~30A/H:0~15A | 高压版： 单相：L:0~91.1A/H:0~45.6A 三相：L:0~30.3A/H:0~15.2A 低压版： 单相：L:0~121.5A/H:0~60.8A 三相：L:0~40.5A/H:0~20.3A | 高压版： 单相：L:0~121.5A/H:0~60.8A 三相：L:0~40.5A/H:0~20.3A 低压版： 单相：L:0~162A/H:0~81A 三相：L:0~54A/H:0~27A |
| 交直流输出功率（AC+DC） | 1.5kVA | 2.25kVA | 3.0kVA | 3.0kVA | 3.75kVA | 4.5kVA | 8.1kVA | 9kVA | 12.1kVA | 16.2kW |
| 交直流电压范围（AC+DC,rms） | 高压版：L:0~200V/H:0~400V 低压版：L:0~165V/H:0~330V | |||||||||
| 交直流电流范围（AC+DC,rms） | 高压版： 单相：L:0~11.2A/H0~5.6A 低压版： 单相：L:0~15A/H:0~7.5A | 高压版： 单相：L:0~16.9A/H:0~8.4A 低压版： 单相：L:0~22.5A/H:0~11.2A | 高压版： 单相：L:0~22.5A/H:0~11.2A 低压版： 单相：L:0~30A/H:0~15A | 高压版： 单相：L:0~22.5A/H:0~11.2A 三相：L:0~7.5A/H:0~3.7A 低压版： 单相：L:0~30A/H:0~15A三相：L:0~10A/H:0~5A | 高压版： 单相：L:0~28A/H:14A 三相：L:0~9.3A/H:0~4.7A 低压版： 单相：L:0~37.5A/H:0~18.7A 三相：L:0~12.5A/H:0~6.3A | 高压版： 单相：L:0~30A/H:0~15A 三相：L:0~10A/H:0~5A 低压版： 单相：L:0~45A/H:0~22.5A 三相：L:0~15A/H:0~7.5A | 高压版： 单相：L:0~60.7A/H:0~30.3A 三相：L:0~20.2A/H:0~10.1A 低压版： 单相：L:0~81A/H:0~40.5A 三相：L:0~27A/H:0~13.5A | 高压版： 单相：L:0~67.5A/H:0~33.8A 三相：L:0~22.5A/H:0~11.3A 低压版： 单相：L:0~90A/H:0~45A 三相：L:0~30A/H:0~15A | 高压版： 单相：L:0~91.1A/H:0~45.6A 三相：L:0~30.3A/H:0~15.2A 单相：L:0~121.5A/H:0~60.8A 三相：L:0~40.5A/H:0~20.3A | 高压版： 单相：L:0~121.5A/H:0~60.8A 三相：L:0~40.5A/H:0~20.3A 低压版： 单相：L:0~162A/H:0~81A 三相：L:0~54A/H:0~27A |
| 负载调整率 （0~100%，阻性负载） | 0.2% FS | |||||||||
| 线性调整率（±10%Uac） | 0.1% FS | |||||||||
| 量测 | ||||||||||
| 电压范围(rms) | AC/AC+DC:0~400V DC:0~564V | |||||||||
| 电压分辨率 | 0.01V | |||||||||
| 电压精度 | 0.2%FS @（DC,0.1Hz~1kHz） add 0.2%FS/kHz | |||||||||
| 电流范围（AC,DC,AC+DC） | Rms:0~20A Peak:0~60A | Rms:0~30A Peak:0~90A | Rms:0~40A Peak:0~120A | Rms:0~40A Peak:0~120A | Rms:0~50A Peak:0~150A | Rms:0~60A Peak:0~180A | Rms:0~108A Peak:0~324A | Rms:0~120A Peak:0~360A | Rms:0~162A Peak:0~486A | Rms:0~216A Peak:0~648A |
| 电流分辨率 | 0.01A | |||||||||
| 电流精度（AC,DC,AC+DC） | 0.4%FS @（DC,1~500Hz） add 0.4%FS/kHz @0.5~5kHz | |||||||||
| 频率测量范围 | 0.1Hz~10kHz | |||||||||
| 频率分辨率 | 0.01Hz | |||||||||
| 频率精度 | 0.1%+0.01Hz | |||||||||
| 功率量测范围 | 2.0kVA | 3.0kVA | 4.0kVA | 4.0kVA | 5.0kVA | 6.0kVA | 10.8kVA | 12kVA | 16.2kVA | 21.6kVA |
| 功率分辨率 | 0.1VA | |||||||||
| 功率精度 | 0.4%+0.4%FS @（DC,1~500Hz） add 0.5%FS/kHz @0.5~5kHz | |||||||||
| 谐波电压精度 | 0.5%+0.2%FS add 0.2%FS/kHz | |||||||||
| 谐波电流精度 | 0.5%+0.4%FS add 0.2%FS/kHz | |||||||||
| 谐波基波频率范围 | 47~70Hz | |||||||||
| 谐波次数 | 50次 | |||||||||
| 输入端 | ||||||||||
| 输入电压 | 208~240Vac±10%，L~N，单相 360~415Vac±10%，L~L，三相四线 | |||||||||
| 输入频率 | 47~63Hz | |||||||||
| 最大输入电流 | 14Arms. | 24Arms.@单相 8Arms.@三相 | 30Arms.@单相 10Arms.@三相 | 30Arms.@单相 10Arms.@三相 | 36Arms.@单相 12Arms.@三相 | 42Arms.@单相 14Arms.@三相 | 30Arms.@三相 | 30Arms.@三相 | 42Arms.@三相 | 48Arms.@三相 |
| 功率因数（满功率） | 0.97（典型值） | |||||||||
| 转换效率 | >80%（典型值），阻性负载满载 | |||||||||
| 常规 | ||||||||||
| 远端补偿范围 | ≤5Vrms. | |||||||||
| 工作温度 | 0~40℃ | |||||||||
| 存储温度 | （~20℃~70℃） | |||||||||
| 工作环境 | 20%~80% R.H.，无结水,海拔<2000m,室内使用 | |||||||||
| 冷却方式 | 智能风冷 | |||||||||
| 通讯接口(标配) | 标配：RS-232、LAN、GPIB | |||||||||
| 尺寸（W*H*D,mm） | 428*176*700 | |||||||||
