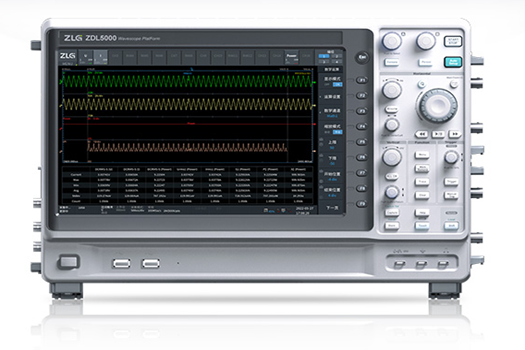

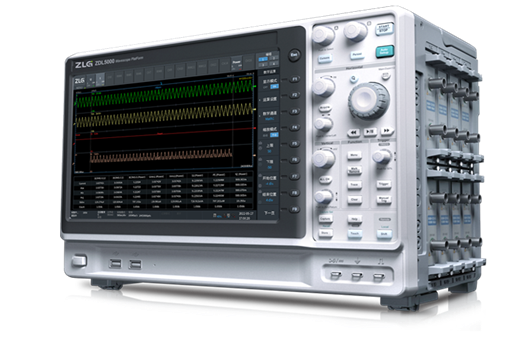

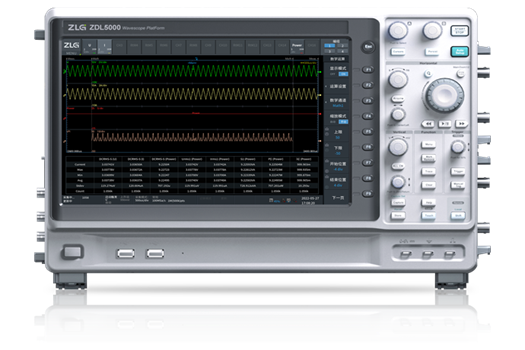

ZDL5000示波记录仪

品牌：致远

型号：ZDL5000

主要特性：

高级分析功能

高级分析功能是工程师最常用的分析手段之一，它包含了波形实时运算、波形功率运算、用户自定义运算、历史搜索等高级分析方法，在电力电子、电源、汽车电子等领域非常适用。


ZDL5000的记录能力

ZDL5000示波记录仪能在示波模式和记录模式下分别进行数据记录，在选用2T固态硬盘时，即使在200KS/s采样率下，ZDL5000依然最高能保存5天波形数据。


模块通道全隔离

ZDL5000最多可以同时选择8个模块进行测试，每张模块之前相互绝缘、屏蔽，这一特性非常适用于电力电子领域的高压测试和抗干扰测试。


数据保存与回读

示波记录仪可以将所有测试数据保存成多种格式，所有数据现场保存之后可以再次导入示波记录仪，用于二次分析。


支持多种标准格式导出

除了标准的格式之外，ZDL5000示波记录仪还支持直接导出二级制、CSV、FLOAT、matlab、labview、SystemView等标准格式，用户可以直接使用数据的标准文件进行深层次的数据分析，无论是数据二次回读、开发软件分析都十分便捷。


DBC报文解析与CAN报文统计

ZDL5000示波记录仪配合CAN 接口模块可以实现对CAN 信号的同步测试，通过加载DBC 文件可以对新能源汽车的CAN信号进行数字转化，从而达到对CAN报文统计分析的能力。


主机参数规格

信号输入

项目	规格
类型	插入式输入单元
卡槽数	8（不同类型子卡可混搭配置） • 1 台主机最多可装配4 个DQM-12180、或8 个DQM-12270 或8 个DQM-36413 或8 个DQM-16250 • 1 台主机最多可装配4 个QDM-62151 子卡
主机重量	约7.675kg（仅限于主机）
最多输入通道数量	一个卡槽16 输入通道，最多支持128 通道（DQM-36413和DQM-36413）备注：不同类型板卡支持通道数有区别
最大记录长度	最大记录长度由产品型号、子卡类型、通道数和采集模式有关。示波模式： • ZDL6000/ZDL5000：单通道最大2Gpts • ZDL3000：单通道最大1Gpts 记录模式： ZDL 全系列产品根据硬盘大小记录时间有调整。
时基档位	可配置16 个实时运算通道RTMm（m 为通道单元号，1~16）
时基精度	±0.005%
通道开关	CHn 和RTMm 可单独设置开关
批量设置	ALL CH 按键
垂直档位设置	DQM-12180 100MS/s 电压采集卡和DQM-12270 高速20MS/s 采集卡 • 0.01V/div~20V/div（1-2-5 步进） DQM-36413 电压温度采集卡 • 测量模式“温度”：具体可参考板卡规格章节 • 测量模式“电压”：0.002V/div~5V/div（1-2-5 步进） DQM-16250 16 通道电压采集卡 • 0.5V/div、1V/div 、2V/div 、5V/div
范围	测量范围±10div、显示范围±5div
