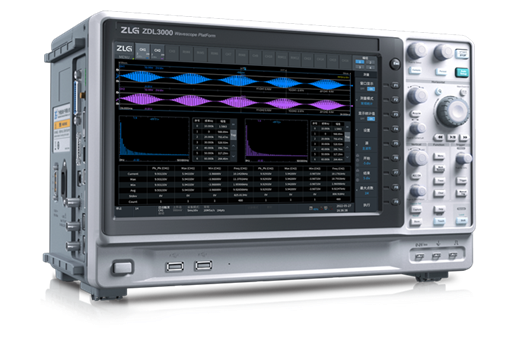

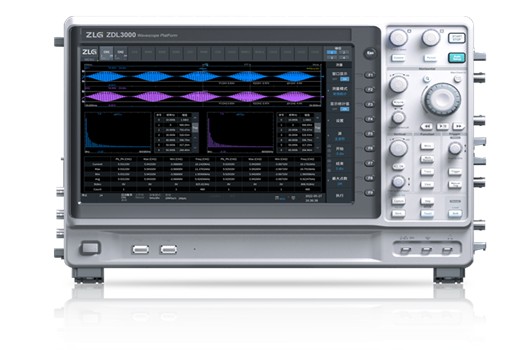

ZDL3000示波记录仪

品牌：致远

型号：ZDL3000

主要特性：

产品概述
参数指标
资料下载

灵活配置


ZDL3000的记录能力

ZDL3000示波记录仪能在示波模式和记录模式下分别进行数据记录，在选用2T固态硬盘时，即使在200KS/s采样率下，ZDL3000依然最高能保存5天波形数据。


55种参数测量统计

如果工程师用惯了示波器的参数测量统计功能，不用担心，它被完全移植进入ZDL5000，共55种参数测量统计可以满足绝大多数工程师的使用要求。


FFT定量分析

ZDL3000最高可通过100K点的FFT对信号进行频谱分析，此功能不仅可以完成对频域的定量分析，还支持频谱查看和数值的实时查看与存储。进一步还能使用光标对峰值进行自动捕捉。


探头比例校准和延时修正

在测量大电压和大电流时，ZDL3000往往需要配备高压查分探头和电流探头，有时传感器的出厂放大比例和实际会有差别，为了提升整体测试精度，ZDL3000加入了探头比例校准和延时修正功能，确保系统整体测量精度。


FTP和远程桌面

为了解决仪器不在身边需要远程读取数据的难题，我们开发了虚拟远程桌面和FTP功能，只需要将ZDL3000示波记录仪接入局域网，用户就可以通过上位机软件打开虚拟界面对ZDL3000进行实时控制，同时用户依然可以通过FTP对ZDL3000中的波形文件进行读取，此速度最快达到500M/s，是通过U盘读取数据的100倍。


主机参数规格

项目	规格
类型	插入式输入单元
卡槽数	8（不同类型子卡可混搭配置） • 1 台主机最多可装配4 个DQM-12180、或8 个DQM-12270 或8 个DQM-36413 或8 个DQM-16250 • 1 台主机最多可装配4 个QDM-62151 子卡
主机重量	约7.675kg（仅限于主机）
最多输入通道数量	一个卡槽16 输入通道，最多支持128 通道（DQM-36413和DQM-36413）备注：不同类型板卡支持通道数有区别
最大记录长度	最大记录长度由产品型号、子卡类型、通道数和采集模式有关。示波模式： • ZDL6000/ZDL5000：单通道最大2Gpts • ZDL3000：单通道最大1Gpts 记录模式： ZDL 全系列产品根据硬盘大小记录时间有调整。
时基档位	可配置16 个实时运算通道RTMm（m 为通道单元号，1~16）
时基精度	±0.005%
通道开关	CHn 和RTMm 可单独设置开关
批量设置	ALL CH 按键
垂直档位设置	DQM-12180 100MS/s 电压采集卡和DQM-12270 高速20MS/s 采集卡 • 0.01V/div~20V/div（1-2-5 步进） DQM-36413 电压温度采集卡 • 测量模式“温度”：具体可参考板卡规格章节 • 测量模式“电压”：0.002V/div~5V/div（1-2-5 步进） DQM-16250 16 通道电压采集卡 • 0.5V/div、1V/div 、2V/div 、5V/div
范围	测量范围±10div、显示范围±5div
