稳定可靠，应用广泛
致远电子CAN光纤转换器/集线器系列产品均经过严酷的实践验证，稳定可靠，目前已经广泛应用于高速铁路、地铁、煤矿、医疗、汽车电子、楼宇安防、电梯控制等场合，用于延长距离，改变拓扑结构，隔离干扰。
光纤接口助您彻底隔离任何干扰
光纤接口助您彻底隔离任何干扰，避免雷击浪涌从CAN总线传导。
支持组成环网冗余结构，实现故障自恢复功能
每个通道的波特率都可编程任意设置
每个通道的波特率都可编程任意设置，范围在5Kbps～1Mbps之间，可无限级联，实现超远距离通讯。
强大的路由与ID过滤功能，能有效控制总线负载
CAN协议完全符合CAN 2.0B规范
CAN协议完全符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2/3
西门子消防监控系统推荐组网设备
CANHUB-AF2S2与西门子消防监控主机的连线方式如图所示：
配置软件
CAN光纤转换器/集线器配置，只需设置正确通道的波特率即可，滤波设置只是在必要时才使用，如图所示为某50kbps的总线从800m延长到1600米，并且只允许CAN1、光纤1、光纤2之间的报文互相通讯的案例。由于光纤传输延时是双绞线1/2，所以在同样的波特下，使用光纤介质，CAN可以多跑1倍距离；
选型表
| 型号 | CANHub-AF2S2 | CANHub-AF1S1 | CANSwitch-AF2S2 |
|---|---|---|---|

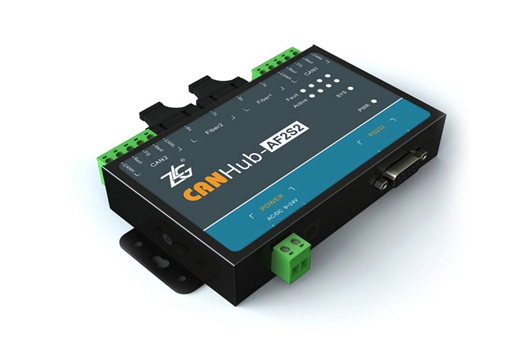

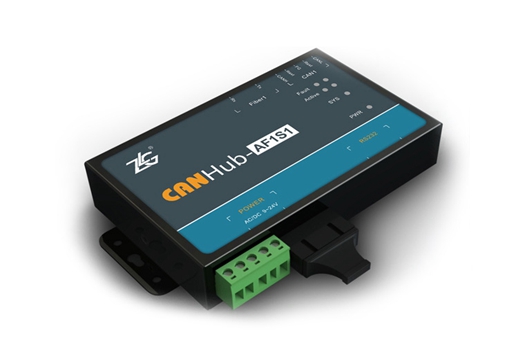

| 实物图 |  |  |  |
| 开发文档 | |||
| 供电电压 | 9~26V600mA | 9~26V 400mA | 9~36V |
| CAN路数 | 2路 | 1路 | 2路 |
| CAN波特率 | 5K～1Mbps | 5K～1Mbps | 5K～1Mbps |
| 光纤路数 | 2路单膜光纤SC接头 | 1路单膜光纤SC接头 | 2路单膜光纤SC接头 |
| 光纤波特率 | 5K～800kbps | 5K～800kbps | 100Mbps光纤 |
| 每路波特率可独立设置 | √ | √ | √ |
| 配置接口 | RS232 | RS232 | RS232 |
| 电气隔离 | √ | √ | √ |
| 工业级 | √ | √ | √ |
| 报文转发能力 | 6000帧/秒（每路） | 6000帧/秒（每路） | 8000帧/秒（每路） |
| 报文转发方式 | 存储转发 | 存储转发 | 存储转发 |
| 转发延时 | <3ms | <3ms | <3ms |
| 延长通讯距离 | √ | √ | √ |
| 设备级联 | √ | √ | √ |
| 路由功能 | √ | - | √ |
| 120欧终端电阻 | 内置可使能 | 内置可使能 | 内置可使能 |
| 安装方式 | 定位孔安装 | 定位孔安装 | 定位孔安装 |
| 尺寸 | 118mm*83mm*26mm | 118mm*83mm*26mm | 178mm*102.4mm*32mm |
