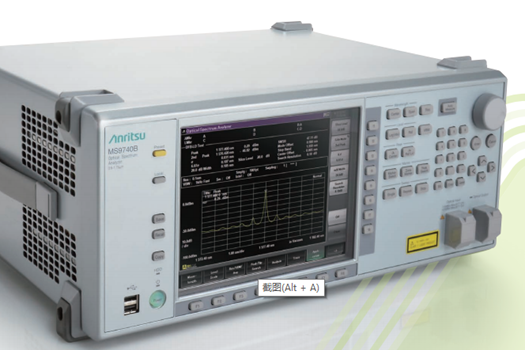

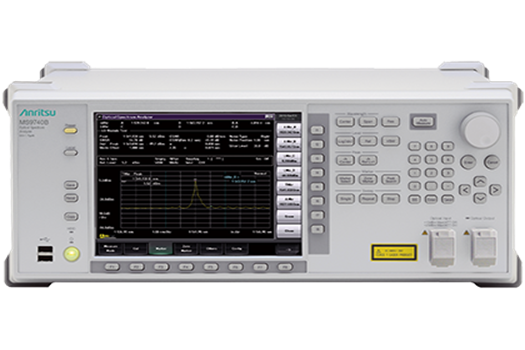

台式光谱分析仪 MS9740B 具有动态范围宽、分辨率高，且波长范围在 600 nm 到 1750 nm 之间扫描速度快的特点。它支持多模光纤输入，是制造和评估 850 nm 波段 VCSEL 模块的理想选择。

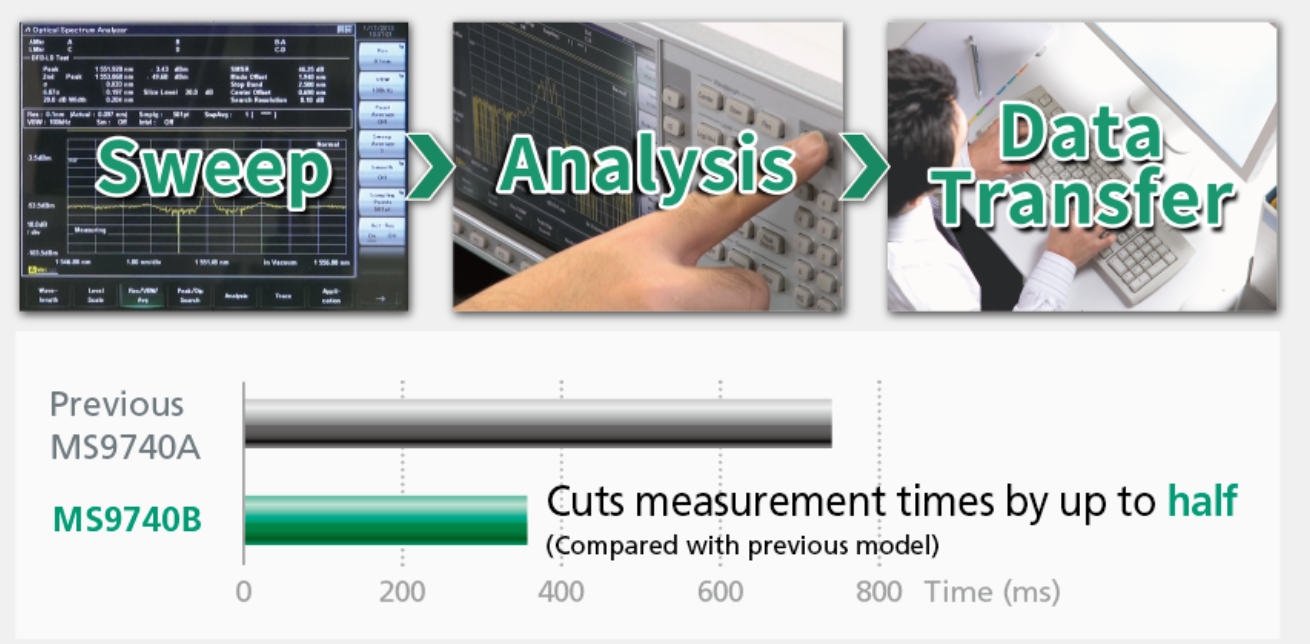

MS9740B 在保持原有功能和性能的同时，将测量处理时间缩短了一半*1，同时克服了处理速度加快导致测量灵敏度下降的问题。
此外，它还保留了光有源器件(LD-模块、DF-LD、FP-LD、LED、PMD、WDM、光放大器、WDM 滤波器)的测量菜单屏幕，用于评估器件。它支持关键评估项目的一次性测量，例如光学中心波长、电平、光信噪比、频谱宽度等，并将结果显示在一个屏幕上。
规格 | 细节 | |
MS9740B | MS9740B-009 | |
适用光纤 | SM 光纤(ITU-T G.652)，50μm/125μm GI 光纤 | SM 光纤(ITU-T G.652)，50μm/125μm GI 光纤，62.5μm/125μm GI 光纤 |
光连接器 | 用户可更换：FC、SC、ST、DIN | |
波长测量范围 | 600 nm 到 1750 nm | |
波长精度*1 | ±20 pm（1520 nm 到 1620 nm，分辨率：0.03 nm 到 0.2 nm）*2 | ±50 pm（1530 nm 到 1570 nm，分辨率：0.07 nm 到 0.2 nm）*2 |
设定分辨率 | 0.03、0.05、0.07、0.1、0.2、0.5、1.0 nm（0.03 nm，0.05 nm 只在 1550 nm 波段和室温条件下） | 0.07、0.1、0.2、0.5、1.0 nm |
最大输入功率 | +23 dBm（光衰减器：开启） | |
动态范围*1 | 高动态范围：70 dB（峰值波长±1 nm），60 dB（峰值波长±0.4 nm），42 dB（峰值波长±0.2 nm） | 高动态范围：70 dB（峰值波长±1 nm，20° 到 30°C），60 dB（峰值波长±0.5 nm，20° 到 30°C） |
扫描*1 | 扫描时间：≤0.2 秒（跨度：5 nm，分辨率：0.1 nm），≤0.3 秒（跨度：500 nm） | |
尺寸和重量 | 426（宽）x177（高）x350（深）mm（不含突起部分），≤15 千克（无选项） | |
