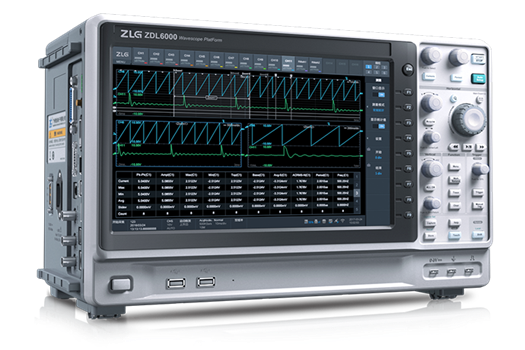

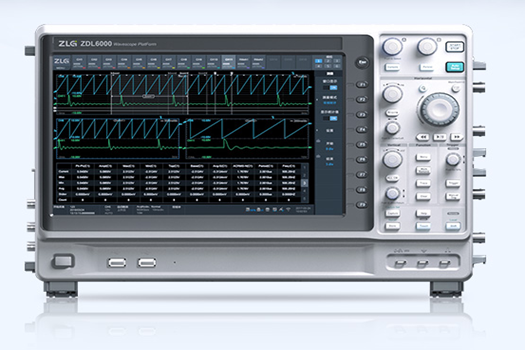

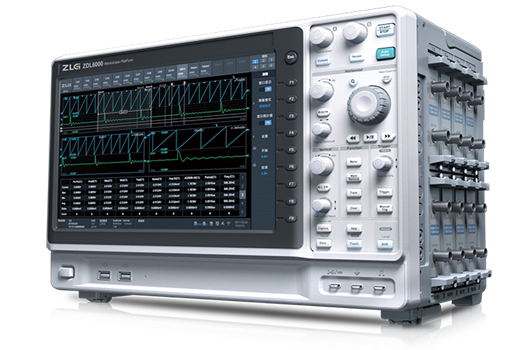

ZDL6000示波记录仪

品牌：致远

型号：ZDL6000

主要特性：

大数据分析功能

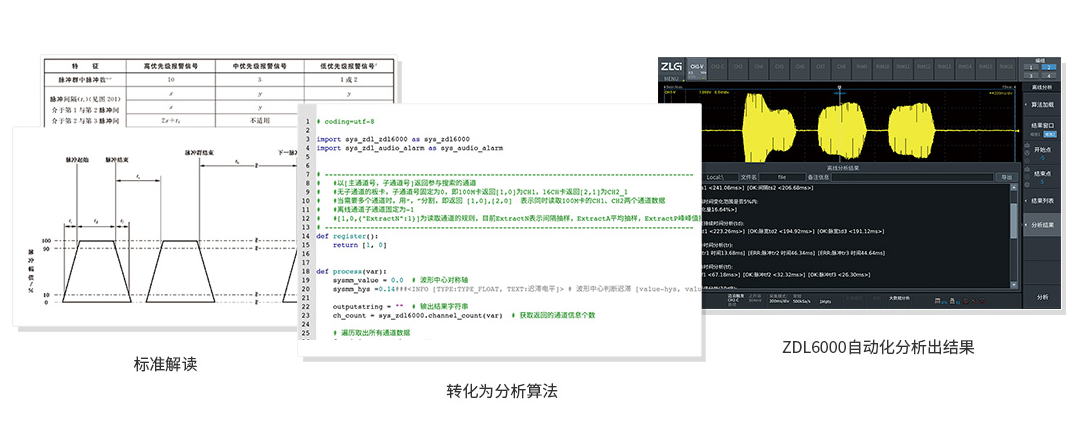

大数据分析是ZDL6000独有的分析功能，它包含了实时事件、实时分析、大数据分析、波形对比、柔性ATE系统集成等5种分析方法，可以大大节省工程师处理数据的时间，是致远电子20年软件设计经验的结晶。


高级分析功能

高级分析功能是工程师最常用的分析手段之一，它包含了波形实时运算、波形功率运算、用户自定义运算、历史搜索等高级分析方法，在电力电子、电源、汽车电子等领域非常适用。


高灵活性的设计保障

ZDL6000示波记录仪能在示波模式和记录模式下分别进行数据记录，在选用2T固态硬盘时，即使在200KS/s采样率下，ZDL6000依然最高能保存5天波形数据。


ZDL6000的记录能力

ZDL6000示波记录仪能在示波模式和记录模式下分别进行数据记录，在选用2T固态硬盘时，即使在200KS/s采样率下，ZDL6000依然最高能保存5天波形数据。


主机参数规格

信号输入

项目	规格
类型	插入式输入单元
卡槽数	8（不同类型子卡可混搭配置） • 1 台主机最多可装配4 个DQM-12180、或8 个DQM-12270 或8 个DQM-36413 或8 个DQM-16250 • 1 台主机最多可装配4 个QDM-62151 子卡
主机重量	约7.675kg（仅限于主机）
最多输入通道数量	一个卡槽16 输入通道，最多支持128 通道（DQM-36413和DQM-36413）备注：不同类型板卡支持通道数有区别
最大记录长度	最大记录长度由产品型号、子卡类型、通道数和采集模式有关。示波模式： • ZDL6000/ZDL5000：单通道最大2Gpts • ZDL3000：单通道最大1Gpts 记录模式： ZDL 全系列产品根据硬盘大小记录时间有调整。
时基档位	可配置16 个实时运算通道RTMm（m 为通道单元号，1~16）
时基精度	±0.005%
通道开关	CHn 和RTMm 可单独设置开关
批量设置	ALL CH 按键
垂直档位设置	DQM-12180 100MS/s 电压采集卡和DQM-12270 高速20MS/s 采集卡 • 0.01V/div~20V/div（1-2-5 步进） DQM-36413 电压温度采集卡 • 测量模式“温度”：具体可参考板卡规格章节 • 测量模式“电压”：0.002V/div~5V/div（1-2-5 步进） DQM-16250 16 通道电压采集卡 • 0.5V/div、1V/div 、2V/div 、5V/div
范围	测量范围±10div、显示范围±5div

显示特性

项目	规格
显示器类型	12'1 英寸液晶触摸屏（电容屏）
显示器分辨率	1280×800
显示格式	最多可同时显示三个屏幕分区，每个分区包含以下窗口之一：T-Y、ZOOM1、ZOOM2、XY(1)、XY(2)、FFT1、FFT2

常规特性

项目	规格
预热时间	≥ 30 分钟
电源	100~240VAC 50~60Hz
保险丝	内置（不能替换）
额定功率	250VA
耐压	1500VAC 电源和机壳间1 分钟
供电方式	DC/AC 自动切换（AC 优先），DC 输入端和记录仪隔离
额定电源电压	24VDC
允许供电电压	10~36VDC
直流额定功率	180VA
待机功耗	约1.5W
校准要求	1 年
工作环境	5℃至40℃，20%~80% R.H.，无结露
存储温度	-20℃至60℃
运输温度	-20℃至60℃
海拔高度	2000m 及以下
冷却方法	强制风冷，空气从底部进入，顶端排出
通讯接口	GPIB、1000Mbit LAN、RS-232、USB2.0 High Speed Device 复合设备、USB2.0 High Speed、USB3.0 High Speed、Host 支持U 盘、GPS、IRIG
重量	7.675kg（主机）
尺寸	397mm×204mm×265mm（不包含支架、旋钮、端子等凸起部分）
安全标准	IEC /EN61010-1：2010、61010-2-030:2010、测量CAT Ⅱ 600V（和子卡相关），污染等级2
EMC 标准	IEC/EN61326:2013[1]

备注：[1]DQM-12180 和DQM-12270 最大空气放电±6KV。
