所有从站模块均提供标准的EDS文件
致远电子是为CIA协会成员，产品中的CANopen协议完全符合CIA规范，通过了一致性测试软件认证。所有从站模块均提供标准的EDS文件。
支持用户自定义对象词典配置，自动生成EDS文件
用户可通过PC配置工具增加、删除或修改XGate-COP12的对象字典，自定义过程变量及PDO映射内容，从而匹配不同的应用，并自动生成EDS文件，满足自定义对象词典
简单串口通信协议实现与XGate-COP12的通信

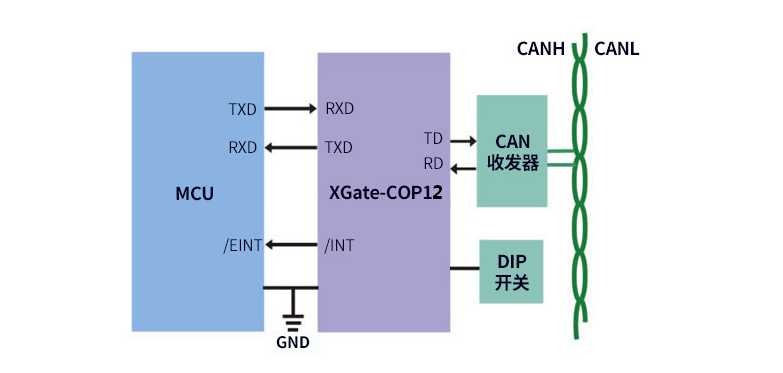

XGate-COP12通信模块是一款使用简单方便的CANopen从站模块，模块内部已经固化了CANopen从站协议栈，使用致远电子的简单串口通信协议就能实现与XGate-COP12的通信，如下图所示：

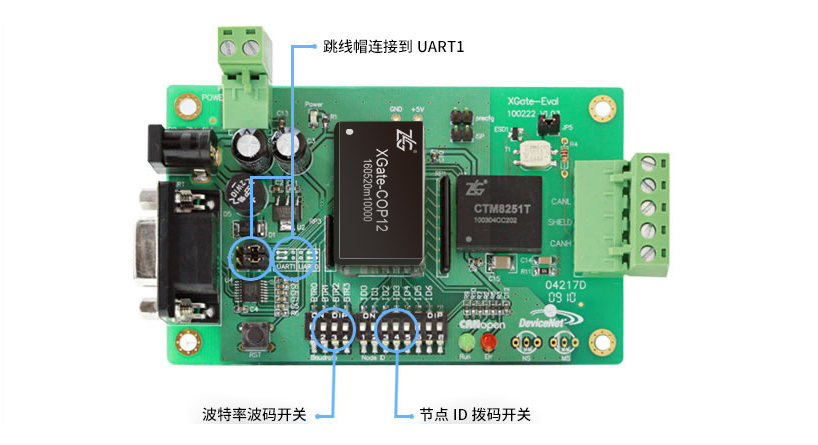

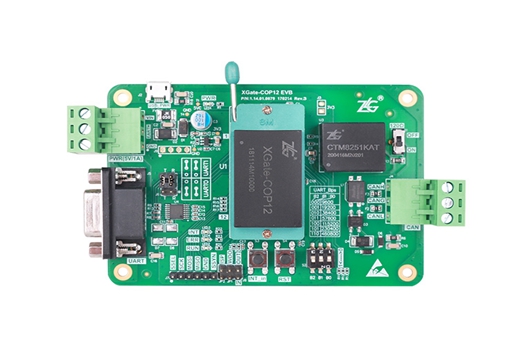

如图所示，为XGate-COP12评估板。用户可以通过RS232串口直接对模块操作。CTM8251T为致远电子生产的带2500VDC隔离的CAN收发器模块。
利用XGate-COP12设计的CANopen设备在网络中的结构如下图所示，通过CANopen主站设备可以轻松的实现对各个CANopen从站的控制。
稳定可靠，应用广泛
XGate-COP12模块，经过严酷的实践验证，稳定可靠，目前已经广泛应用于高速铁路、地铁、医疗、风电、变频器、电梯控制等场合。
可达2500VDC电气隔离CAN接口
按致远电子推荐的CAN收发电路设计，可达2500VDC电气隔离CAN接口，静电等级接触放电±8KV。
提供全套完整的原理图、PCB、操作例程
提供全套完整的原理图、PCB、操作例程，方便客户快速设计出可靠的电路和程序。
提供模块CANopen资源定制服务
提供模块CANopen资源定制服务，可帮助客户修改模块中资源映射等对象字典中任意内容，并且生成EDS文件，让客户无需为维护CANopen而烦扰，5个工作日内即可完成，快速接入任何CANopen网络。
协助客户获得正规的CANopen厂商代码
可协助客户加入CIA协会，获得正规的CANopen厂商代码。
选型表
| 型号 | XGate-COP12（推荐） |
|---|---|
| 实物图 |  |
| 开发文档 | |
| 操作协议栈接口 | UART,SPI |
| CANopen路数 | 1路 |
| 封装形式 | DIP-24 |
| 工业级 | √ |
| 供电电压 | 5V |
| IO口电压 | 3.3V |
| TPDO最大可配置数 | 12 |
| RPDO最大可配置数 | 12 |
| 发送数据交换区（映射TPDO） | 96字节 |
| 接收数据交换区（映射RPDO） | 96字节 |
| SDO服务器收发 | 支持 |
| 节点启动/停止/预操作(Boot up) | 支持 |
| 节点守护（Node Guarding/Life guarding） | 支持 |
| 发送心跳包（Heartbeat Producer） | 支持 |
| 紧急报文对象(Emergency ) | 支持 |
| 同步报文对象(Sync) | 支持 |
| 网络配置对象(LSS从站) | 支持 |
| CAN波特率范围 | 10K~1Mbps |
| 串口波特率 | 9600～460800bps |
| SPI波特率 | 最高2Mbit/s |
| 占用面积 | 32mm×20.4mm×6.5mm |
