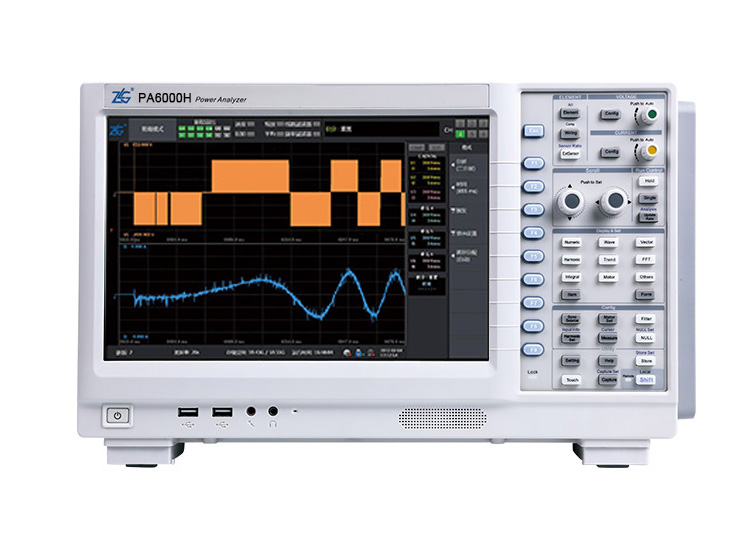

PA6000H功率分析仪-青岛聚好测电子科技有限公司

0.01% 功率测量精度

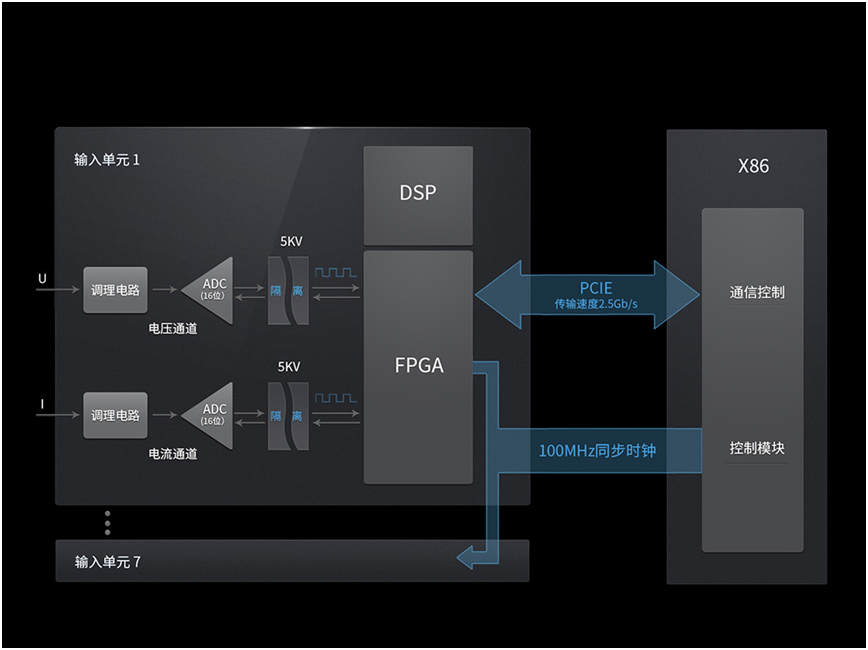

PA6000H功率分析仪采用了嵌入式领域先进的设计平台架构，从前端的模拟电路设计，到DSP与FPGA的高速运算处理电路设计，最后到工业级X86的控制技术，每一部分我们都做了较优化处理，最终使PA6000H达到了0.01%的功率测量精度。

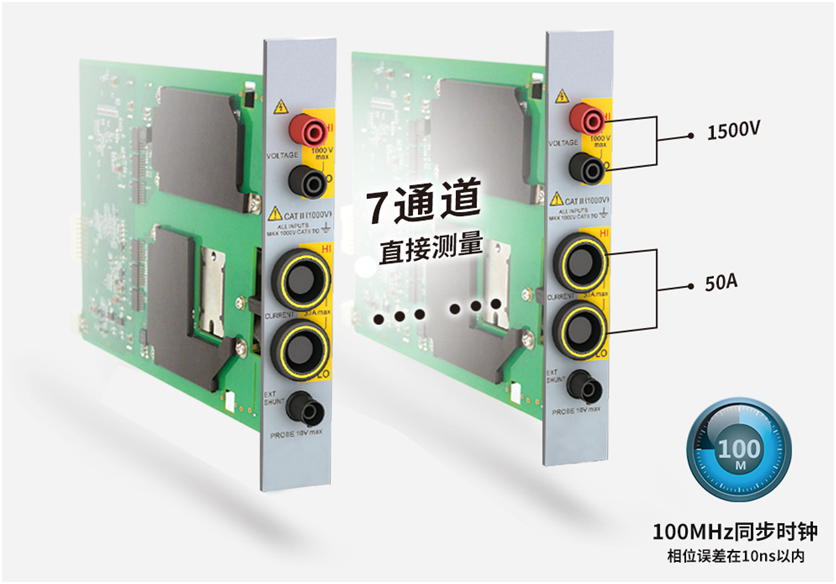

1500V（峰值因数1.33），7通道直接测量

PA6000H功率分析仪采用了高稳定度温度补偿的100MHz同步时钟，避免了温漂带来的测量误差，使每个通道的相位误差都在10ns以内，保证了有功功率及功率因数测量精度。

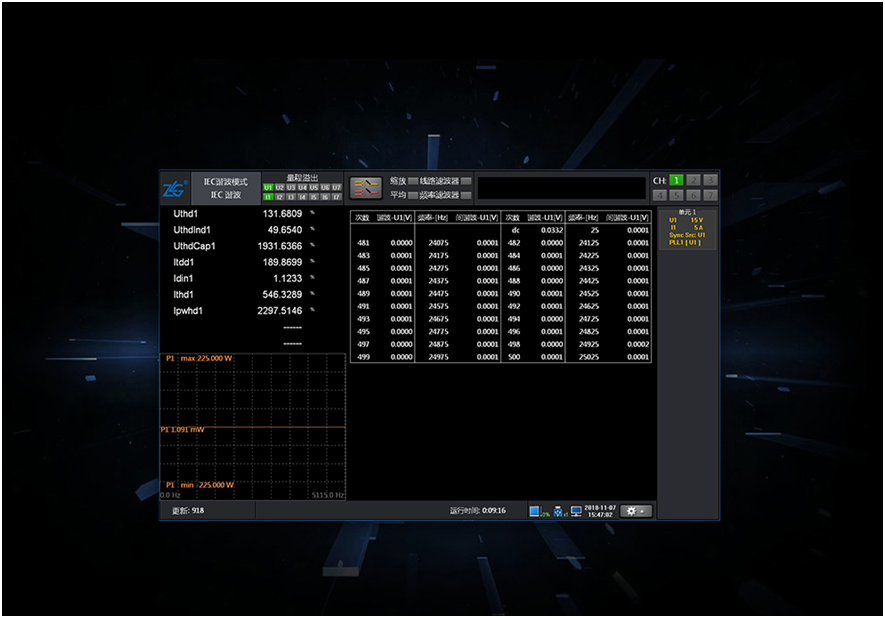

500次谐波测量

PA6000H功率分析仪带宽为DC/0.1Hz‐2MHz，由于采用了PLL源倍频技术，可实现速度更快、动态范围更广的谐波测量，在谐波模式下可实现对电压、电流基波、功率、相位、谐波成分和总谐波失真因数（THD）的准确测试。

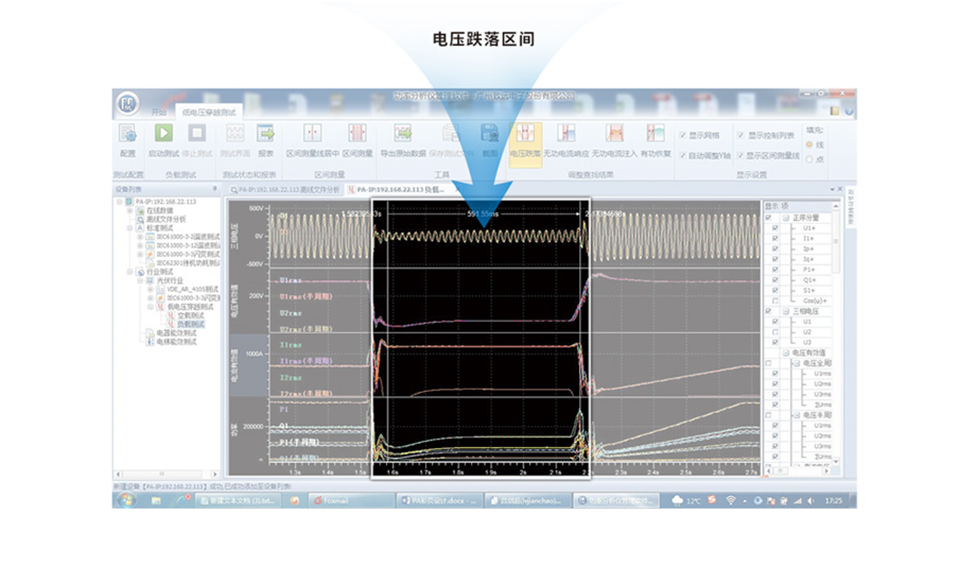

光伏与风电行业低电压穿越（LVRT）测试

PA6000H功率分析仪配合自带的PAM软件，不仅可以解决光伏行业的低电压穿越测试问题，更是加入了风电行业的低电压穿越测试功能，可以帮助风电行业用户自主的对风电换流器进行低电压穿越测试。

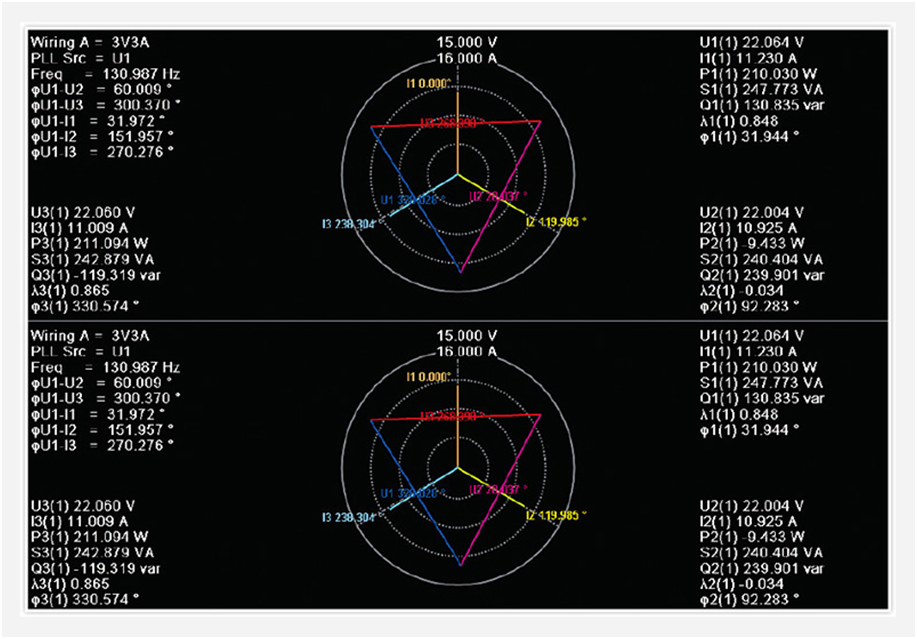

双矢量图分析

PA6000H功率分析仪可同时测量并显示变频器输入三相与输出三相的矢量图，可对输入、输出各相间的相角关系进行分析，准确评估出输入信号对输出信号的角差影响。

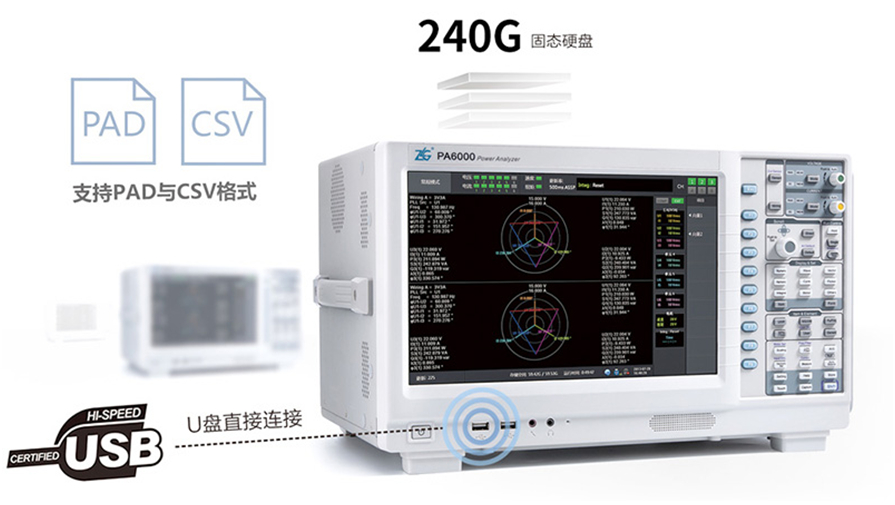

240G 数据存储与准确的数据格式分析

PA6000H功率分析仪拥有高达240G的固态硬盘可以海量存储数据，用户更可以直接连接U盘将想要的数据全部储存，PAD与CSV格式多样支持、存储时间随意控制，让存储再也不是难题。

输入参数：

输入参数	参数描述
测量量程	电压	15V、30V、60V、100V、150V、300V、600V、1000V、1500V（峰值因数1.33）
	电流	直接输入（峰值因数为 3）	5A：峰值 15A 或 RMS 值6.5A，取两者较小值 50A：1A、2.5A、5A、10A、25A、50A
	电流	传感器输入（峰值因数为 3）	50mV、100mV、200mV、500mV、1V、2V、5V、10V
连续最大允许输入值	电压	峰值 2000V 或 RMS 值 1500V，取两者较小值
	电流	直接输入	5A：峰值 15A 或 RMS 值 10A，取两者较小值 50A：峰值 90A 或 RMS 值 55A，取两者较小值
	电流	传感器输入	峰值不得超过量程的 4 倍，有效值不得超过量程的2倍
瞬时最大允许输入值（≤ 1s）	电压	峰值 3000V 或 RMS 值 1600V，取两者较小值
	电流	直接输入	5A：峰值 22.5A 或 RMS 值10A，取两者较小值 50A：峰值 100A 或 RMS 值60A，取两者较小值
	电流	传感器输入	峰值不得超过量程的 5 倍，有效值不得超过量程的3倍

精度：

功率分析仪的测量精度是在以下条件给出：温度：23±1℃；湿度：30~70%R.H.；输入信号：正弦波；共模电压：0V；预热后, 线路滤波器： OFF。λ(功率因数)： 1。峰值因数：3。预热30分钟后，f是频率。数据更新率：500ms。

显示：

储存：

内部固态硬盘容量	240G 存储空间，支持长时间存储：大于 1 万小时 ( 常规 )
USB 存储接口	支持 USB 存储接口

测试功能 / 测试条件：

数据更新率	从10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s中选择，同时支持1ms到20s之间自定义
显示更新率	与数据更新率相同
响应时间	与数据更新率相同

谐波测量（PLL同步源法）：

PLL源的基波频率	采样率（S/s）	相对FFT数据长	最大谐波分析次数	采样点数
		度的窗口宽度
		（基波频率）
0.5~1Hz	f×8192	1	500	8192
1~5Hz	f×4096	2	500	8192
5~10Hz	f×2048	4	500	8192
10~640Hz	f×1024	8	500	8192
640~1.28kHz	f×512	16	255	8192
1.28kHz~2.56kHz	f×256	32	100	8192
2.56kHz~5kHz	f×128	64	50	8192

电机功能-模拟量输入参数:

输入方式	安全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离
输入阻抗	1MΩ±100kΩ
量程	1V、2V、5V、10V、20V
截止频率（可配置）	100Hz，10kHz，50kHz，OFF
有效测量范围	±110%
最大允许电压	±22V
最大共模电压	±42Vpeak
位数	16bit
采样速率	200kHz
同步源	U1~U6/I1~I6/EXT
精度	±(0.05% 读数 + 0.05% 量程)
温漂	±0.03% 量程/℃

电机功能-脉冲频率输入参数

输入方式	安全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离
输入阻抗	1MΩ±100kΩ
频率范围	1Hz~1MHz
输入振幅范围	±22Vpeak
最大共模电压	±42Vpeak
有效振幅	1V
最小高脉宽	2.5μS以上
精度	±(0.05% 读数 + 1mHz)

FFT 运算功能：

波形采样数据保存功能：

存储项	电压波形、电流波形、运算波形、FFT 运算数据、转速、扭矩的模拟量、谐波数据、自定义函数
储存模式	常规、实时、积分同步、条件触发
数据类型	数值、波形、数值 + 波形
文件类型	CSV 格式、PAD 格式
存储	内部电子盘、U 盘

积分功能：

模式	可选择手动、标准、连续、实时标准、实时循环模式
WP± 模式	充电/ 放电、买电/ 卖电
计时器	设置定时器，能够自动停止积分。0000h00m00s~10000h00m00s
计数停止	积分时间达到最大积分时间(10000 小时)，或积分值达到最大/ 最小显示积分值(±999999M)，保持积分时间和积分值并且停止积分
精度	±( 功率或电流精度 + 时间精度 )
时间精度	± 读数的 0.02%

PA6000H功率分析仪
