便携式功率分析仪

户外移动测试合作伙伴

0.05%功率测量精度

PA2000mini是一款能进行移动便携测量的功率分析仪。在体积和重量得到进一步优化的同时，功率测量精度还能保证0.05%，是户外光伏现场验收测试、高铁逆变器检测，较为合适的测试伙伴。

光伏风电现场验收

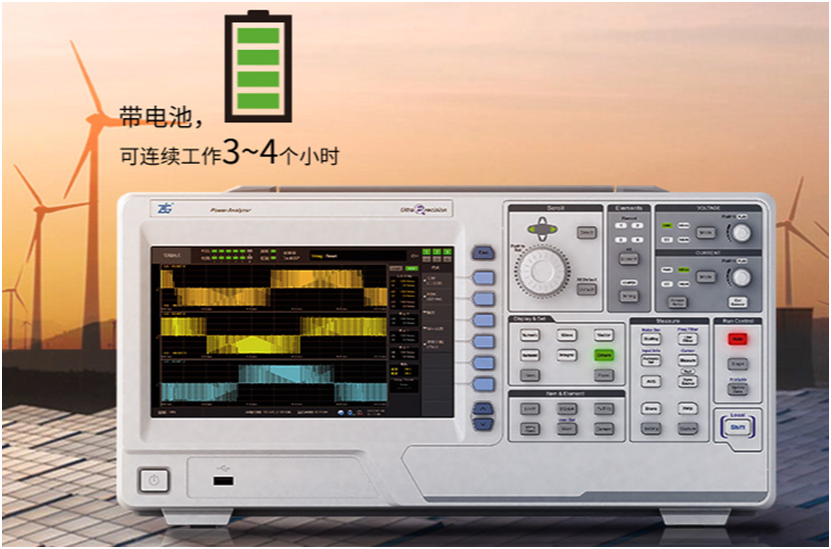

许多太阳能光伏发电站与风力发电站都处在偏远的山区或者屋顶，条件恶劣，许多时候连供电都是难题，这就需要功率分析仪在测试准确的前提下，还需要更便携，PA2000mini功率分析仪体积小，带电池，可连续工作3~4个小时，非常适合光伏风电现场验收环境

系统集成

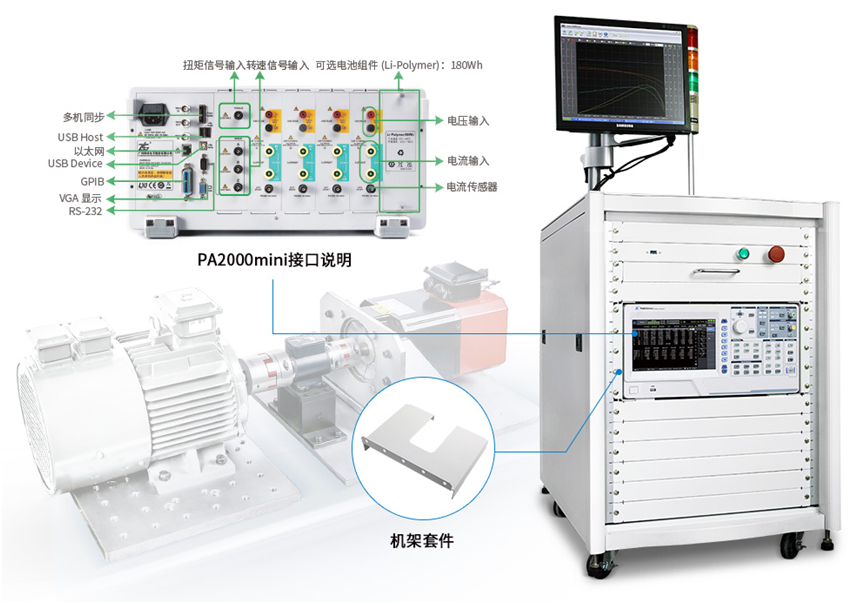

PA2000mini功率分析仪致力于为您提供方便的测试体验，4通道0.05%精度的功率测量板卡加上电机测试板卡，可轻松完成大部分的日常测量应用，标配的多种协议接口配合上机架套件可更方便进行系统集成。

输入参数：

精度：

功率分析仪的测量精度是在以下条件给出：温度：23±1℃；湿度：30~70% R.H.；输入信号：正弦波；共模电压：0V；预热后, 线路滤波器： OFF。λ(功率因数)： 1。峰值因数：3。预热30分钟后，f是频率。数据更新率：500ms。

显示：

储存：

内部固态硬盘容量	240G 存储空间，支持长时间存储：大于660 小时( 常规)
USB 存储接口	支持 USB 存储接口

测试功能 / 测试条件：

数据更新率	从 50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s 中选择
显示更新率	与数据更新率相同
响应时间	与数据更新率相同

谐波测量（PLL同步源法）：

PLL源的基波频率	采样率（S/s）	相对FFT数据长度的窗口宽度（基波频率）	最大谐波分析次数	采样点数
10~20Hz	f×3200	3	128	9600
20~40Hz	f×1600	6	128	9600
40~55Hz	f×960	10	128	9600
55~75Hz	f×800	12	128	9600
75~150Hz	f×480	20	128	9600
150Hz~440Hz	f×320	30	128	9600
440Hz~1.1KHz	f×160	60	80	9600
1.1KHz~2.6KHz	f×80	120	40	9600

电机功能-模拟量输入参数:

输入方式	安全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离
输入阻抗	1MΩ±100kΩ
量程	1V、2V、5V、10V、20V
截止频率（可配置）	100Hz，10kHz，50kHz，OFF
有效测量范围	±110%
最大允许电压	±22V
最大共模电压	±42Vpeak
位数	16bit
采样速率	200kHz
同步源	U1~U6/I1~I6/EXT
精度	±(0.05% 读数 + 0.05% 量程)
温漂	±0.03% 量程/℃

电机功能-脉冲频率输入参数:

输入方式	安全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离
输入阻抗	1MΩ±100kΩ
频率范围	1Hz~1MHz
输入振幅范围	±22Vpeak
最大共模电压	±42Vpeak
有效振幅	1V
最小高脉宽	2.5μS以上
精度	±(0.05% 读数 + 1mHz)

波形采样数据保存功能：

存储项	电压波形、电流波形、运算波形、FFT 运算数据、转速、扭矩的模拟量、谐波数据、自定义函数
储存模式	常规、实时、积分同步、条件触发
数据类型	数值、波形、数值 + 波形
文件类型	CSV 格式、PAD 格式
存储	内部电子盘、U 盘

积分功能：

模式	可选择手动、标准、连续、实时标准、实时循环模式
WP± 模式	充电/ 放电、买电/ 卖电
计时器	设置定时器，能够自动停止积分。0000h00m00s~10000h00m00s
计数停止	积分时间达到最大积分时间(10000 小时)，或积分值达到最大/ 最小显示积分值(±999999M)，保持积分时间和积分值并且停止积分
精度	±( 功率或电流精度 + 时间精度 )
时间精度	± 读数的 0.02%
