同时支持高速CAN FD与CAN2.0A/B数据通讯
PCIeCANFD支持ISO/Bosch的CAN FD标准，兼容CAN2.0A/B模式收发，数据域波特率最高可配置为5Mbps，数据长度最大可配置为64字节，可提供比CAN2.0A/B高40倍的数据负载，为汽车电子、轨道交通、医疗电子、工业自动化等场合提供更快捷的控制与数据通道。
高达2500VDC信号隔离，避免接口损坏
PCIeCANFD接口卡的1~2通道CAN FD接口均自带2500VDC电气隔离，静电等级为接触放电±8KV，浪涌±1KV，可有效避免因为不同节点地电位不同导致的回流损坏，特别适合于电动汽车与列车的测试。
ZLG CAN总线测试分析软件ZCANPRO
ZLG ZCANPRO软件为CANFD/CAN/LIN总线系统架构、网络设计、开发和测试工程师提供整个开发过程的全面支持。高效、丰富、易用、免费等特性为工程师创造了更多可能，大大降低成本，提升开发效率。
13万帧缓冲，不丢帧才是硬道理
PCIeCANFD接口卡内建100帧硬件缓冲，接口函数库包含13万帧软件缓冲，可以有效抵御总线高负载冲击，保证接收CAN FD报文不丢帧。
支持车载DBC协议解析与DBC发送
用户可加载车辆或者零部件的DBC文件，进行应用协议解析，并且可以通过DBC发送相关的指令直接进行车辆控制，方便整车对车辆零部件进行测试与检修。
支持车载UDS诊断，符合ISO15765规范
用户可直接通过PCIeCANFD接口卡，对车辆进行标准的UDS诊断操作，每次最大可传输4Kbyte数据。
支持CANopen、J1939、DeviceNet协议解析
ZCANPRO软件继承ZLG CANPro对CANopen、J1939、DeviceNet协议的良好支持，免费为用户提供以上三个协议的解析功能。
支持报文回放功能，绘制变量曲线
ZCANPRO软件支持记录报文回放功能，并且能加载DBC文件进行变量的曲线分析。
支持自动化测试，让测试不再复杂
用户可通过编辑测试流程，加载DBC文件，进行发送、等待、校验、校验响应等动作，实现对被测设备的自动化测试。
高效易用的二次开发函数
USBCANFD接口卡提供二次开发库，可支持各类开发环境，如VC、VB、C#、LINUX、Labview、LabWindows、Delphi7等主流开发环境，携带DBC、UDS等高级协议包，用户只需修改设备类型即可实现不同接口的无缝切换，高效易用。
丰富的汽车电子专用高层协议二次开发库
用户可直接加载UDS/OBDII/15765等汽车电子专用协议二次开发库，协助完成零部件测试检修。
支持ECU刷新和E2E安全算法，完美匹配AUTOSAR标准
ZCANPRO支持ECU刷新和E2E安全算法，提供UDS协议服务，添加刷写文件并应用执行器，可轻松完成ECU数据安全快速刷新。
选型表
| 型号 | PCIeCANFD-400U | PCIeCANFD-200U |
|---|---|---|

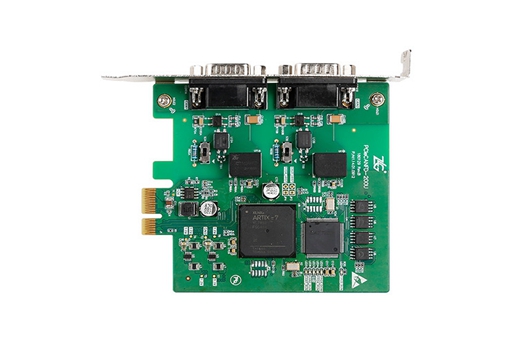

| 实物图 |  |  |
| CANFD路数 | 4路 | 2路 |
| 接口形式 | DB37接口 | DB9接口 |
| 工业级 | √ | √ |
| 电气隔离 | √ | √ |
| CANFD标准 | ISO/Bosch | ISO/Bosch |
| CANFD仲裁ID段波特率 | 40K~1Mbps | 40K~1Mbps |
| CANFD数据段加速波特率 | 100K~5Mbps | 100K~5Mbps |
| CANFD发送能力 | 4000帧/秒（每路） | 4000帧/秒（每路） |
| CANFD接收能力 | 14000帧/秒（每路） | 14000帧/秒（每路） |
| Windows系统驱动 | 支持 | 支持 |
| Linux系统驱动 | 支持 | 支持 |
| 车载DBC协议收发 | 支持 | 支持 |
| 车载UDS协议诊断 | 支持 | 支持 |
| CANopen与J1939协议分析 | 支持 | 支持 |
| 120欧终端电阻 | 拨码开关 | 拨码开关 |
